Principais Selos Mecânicos para Aplicações Químicas, de Petróleo e de Água Comparados

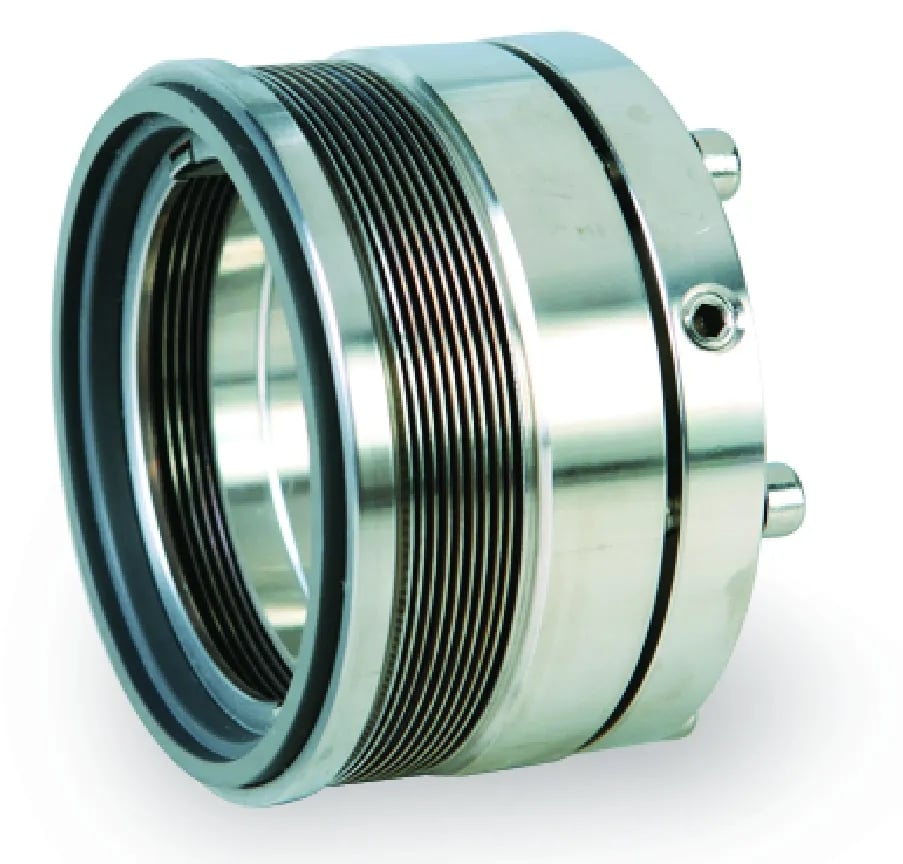

Como as Propriedades dos Fluidos Determinam o Projeto de Selos Mecânicos

Lubricidade, Pressão de Vapor e Volatilidade: Por Que Água, Hidrocarbonetos e Produtos Químicos Agressivos Exigem Arquiteturas de Selagem Fundamentalmente Distintas

As propriedades do fluido governam diretamente selagem Mecânica a arquitetura — determinando os materiais das faces, a estratégia de carregamento, o método de contenção e a seleção dos selos secundários. Os hidrocarbonetos apresentam baixa lubricidade, aumentando o calor gerado por atrito e o desgaste; eles exigem faces duras e lisas (por exemplo, carbeto de silício em vez de carbono) e, frequentemente, arranjos equilibrados ou de selos duplos para manter filmes hidrodinâmicos estáveis. Em contraste, a água oferece maior lubricidade, mas apresenta riscos relacionados à pressão de vapor: em temperaturas elevadas ou pressões reduzidas do sistema, a vaporização localizada pode interromper a formação do filme e causar operação em seco. Fluidos voláteis, como o propano ou naftas leves, exigem selos duplos pressurizados para suprimir a mudança de fase na interface — selos simples não pressurizados correm o risco de bloqueio por vapor catastrófico e separação das faces.

Produtos químicos agressivos exigem materiais quimicamente inertes para as faces e para os elastômeros — por exemplo, faces de carbeto de silício combinadas com selos secundários de perfluoroelastômero (FFPM) — enquanto lamas abrasivas exigem faces endurecidas e resistentes à erosão, como o carboneto de tungstênio. A pressão de vapor e a volatilidade também influenciam a relação de equilíbrio do selo: solventes de baixa viscosidade e alta volatilidade exigem um controle mais rigoroso das faces e cargas menores nas molas, a fim de minimizar vazamentos microscópicos através das lacunas interfaciais. A compatibilidade dos elastômeros é igualmente dependente do fluido — o PTFE resiste aos hidrocarbonetos, mas incha em cetonas; o EPDM apresenta bom desempenho em água e vapor, mas degrada-se rapidamente em óleos. Essas características interdependentes do fluido devem ser avaliadas de forma holística — e não isoladamente — para evitar falhas prematuras em serviços críticos.

O Papel Fundamental da Temperatura e da Pressão do Processo na Estabilidade das Faces e na Integridade dos Selos Secundários

Temperatura e pressão definem a faixa operacional dentro da qual as vedações mecânicas devem manter estabilidade dimensional, resposta dinâmica e integridade química. Altas temperaturas aceleram o envelhecimento dos elastômeros, reduzem a resiliência das juntas de vedação (O-rings) e induzem distorção térmica em materiais de faces com coeficientes de dilatação térmica distintos. Choque térmico — como partida rápida ou perturbações no processo — pode provocar fraturas em cerâmicas frágeis, como a alumina ou o nitreto de silício. Por outro lado, baixas temperaturas tornam os elastômeros mais rígidos, prejudicando o acompanhamento dinâmico e aumentando o risco de vazamento durante o movimento do eixo.

Desequilíbrios de pressão distorcem as faces de vedação, especialmente em designs não equilibrados, abrindo microfendas que permitem vazamento ou vaporização. Acima de 50 bar, configurações equilibradas são essenciais para limitar a carga nas faces e preservar a integridade do filme. A variação cíclica de pressão causa fadiga nos foles metálicos e acelera o escoamento por compressão dos elastômeros. As diferenças de condutividade térmica entre as faces acopladas agravam esses efeitos: a alta condutividade térmica do carbeto de silício (≈120 W/m·K) minimiza a distorção termoelástica em comparação com o carbeto de tungstênio (≈60 W/m·K) ou o carbono (≈10–20 W/m·K), tornando-o preferível em aplicações de alta velocidade e alta temperatura.

O desempenho da vedação secundária depende da seleção de materiais compatíveis com a temperatura e a pressão. Os elastômeros FKM mantêm sua flexibilidade até 230 °C, mas endurecem acima desse limite; o EPDM destaca-se abaixo de 150 °C em serviços aquosos, mas falha de forma catastrófica na presença de hidrocarbonetos. O FFPM estende o limite superior a 300 °C, com ampla resistência química, enquanto o PTFE — embora quimicamente inerte — exige designs com mola de alimentação ou encapsulados para compensar o escoamento a frio e a ausência de elasticidade. As folgas de extrusão devem ser dimensionadas para evitar a deformação da junta tórica sob a pressão máxima do sistema, especialmente em combinações de alta pressão e alta temperatura, comuns em aplicações no setor de petróleo e gás.

Seleção de Materiais para Vedação Mecânica em Diversos Setores

Materiais das Faces: Carbeto de Silício vs. Carbeto de Tungstênio vs. Carbono — Adequação de Dureza, Condutividade Térmica e Resistência à Corrosão às Condições de Serviço

O par de faces de vedação suporta a maior parte da tensão mecânica, térmica e química — e a seleção de materiais raramente é intercambiável entre aplicações. O carbeto de silício oferece dureza excepcional, excelente condutividade térmica e ampla resistência à corrosão, tornando-o ideal para serviços de alta velocidade, alta temperatura ou levemente abrasivos — incluindo hidrocarbonetos puros e água quente. Sua estabilidade térmica minimiza a deformação durante condições transitórias, favorecendo a formação confiável do filme.

O carbeto de tungstênio fornece tenacidade superior e resistência à abrasão — essenciais em serviços com lamas ou contendo areia —, mas apresenta fraca resistência a ácidos. A exposição a ácidos fortes (por exemplo, sulfúrico ou clorídrico) pode corroer silenciosamente o ligante de cobalto, levando à desintegração súbita da face. Sua condutividade térmica moderada exige atenção cuidadosa à dissipação de calor em bombas de alto RPM.

O grafite carbono, embora mais macio e termicamente isolante, oferece excelente autolubrificação e inércia química incomparável — tornando-o a escolha padrão para água, hidrocarbonetos leves e oxidantes agressivos, onde baixo atrito e resistência à corrosão superam as preocupações com desgaste. Contudo, sua baixa condutividade térmica e o descompasso no coeficiente de expansão térmica (CET) em relação a superfícies contrárias mais duras (por exemplo, carbeto de silício) podem provocar carregamento não uniforme durante transientes térmicos — especialmente na partida — exigindo ajustes por interferência precisos e protocolos controlados de ramp-up.

A combinação de carbono/carbeto de silício continua sendo o par mais amplamente adotado em bombas de uso geral, equilibrando custo, durabilidade e confiabilidade. No entanto, em ambientes exigentes — como drenagem em mineração ou transferência de produtos químicos cáusticos — a escolha ideal só emerge quando dureza, CET, condutividade térmica e resistência à corrosão são avaliadas conjuntamente frente ao perfil completo do processo.

Elastômeros e Polímeros: Variantes de FKM, EPDM, FFPM e PTFE — Tabelas de Compatibilidade Química e Gatilhos Reais de Falha

Selos secundários — anéis O, juntas e foles — dependem da resiliência elastomérica ou polimérica para manter a força de vedação ao longo de ciclos térmicos, flutuações de pressão e exposição química. Sua falha é frequentemente o primeiro sinal visível de incompatibilidade, embora as causas raiz raramente sejam únicas.

O FKM (Viton®) oferece resistência robusta a hidrocarbonetos, solventes alifáticos/aromáticos e ácidos fortes até 230 °C, mas degrada-se rapidamente em água quente, vapor ou fluidos de freio à base de glicol devido à hidrólise. O EPDM destaca-se em água, vapor e álcalis diluídos, porém incha e perde resistência à tração em poucas horas quando exposto a até mesmo traços de vapores de hidrocarbonetos — uma causa frequente de travamento e desgaste das faces em bombas elevatórias para águas residuais com especificação inadequada. O FFPM (por exemplo, Kalrez®, Chemraz®) oferece resistência química quase universal e estabilidade térmica até 325 °C, justificando seu uso em aplicações de alto valor e alto risco, como transferência de solventes clorados ou serviço com ácido sulfúrico concentrado. As variantes de PTFE proporcionam inércia química máxima e baixo coeficiente de atrito, mas carecem de elasticidade intrínseca; o PTFE não reforçado é extrudado sob pressão, a menos que seja reforçado com molas de aço inoxidável ou totalmente encapsulado em capas de elastômero.

As falhas no mundo real decorrem menos de dados estáticos de imersão do que das realidades dinâmicas de operação: exposição intermitente a produtos químicos durante ciclos de limpeza, ciclagem térmica que acelera o esmagamento por compressão ou picos de pressão que excedem os limites da folga de extrusão. Uma vedação pode passar em um ensaio de imersão de 72 horas em xileno, mas falhar em poucos dias quando submetida a aquecimento e vibração cíclicos. Portanto, os engenheiros devem consultar os quadros de compatibilidade publicados pelos fornecedores no contexto —fazendo referência cruzada não apenas com o fluido de processo principal, mas também com os meios de purga, fluidos de barreira, agentes de limpeza e condições anormais—para evitar falhas recorrentes e emissões não planejadas.

Configurações e Normas de Vedação Mecânica Específicas por Setor

As vedações mecânicas são projetadas com base em perfis de risco específicos do setor — não em métricas genéricas de desempenho. No setor de petróleo e gás, a norma API 682 é o padrão global de fato, definindo tipos de vedação (Arranjos 1, 2 e 3), ensaios de qualificação, aprovação de materiais e requisitos para sistemas de suporte em serviços com hidrocarbonetos. Seu rigoroso quadro normativo garante confiabilidade em ambientes de alta pressão, alta temperatura e inflamáveis — exigindo recursos como monitoramento de contenção, sistemas de fluido de barreira e construção resistente ao fogo.

O processamento químico alinha-se estreitamente à API 682, mas enfatiza uma compatibilidade ampliada de materiais, refletida na norma ISO 21049 (adoção internacional da API 682). Nesse contexto, as especificações das vedações incluem rotineiramente folgas adicionais contra corrosão, fluidos de barreira bifásicos e vedadores secundários à base de FFPM ou PTFE — mesmo quando operando em pressões moderadas — pois o ataque químico é frequentemente insidioso e inegociável.

Aplicações em água e águas residuais seguem diretrizes específicas do fabricante ou da ANSI/HI, em vez de normas prescritivas. Os projetos priorizam a facilidade de manutenção, a tolerância a areia e biofilmes, bem como materiais economicamente eficientes — frequentemente utilizando faces de carbono/carbeto de silício com elastômeros EPDM ou FKM. Em serviços farmacêuticos e para uso alimentar, a conformidade com a FDA 21 CFR 177.2430 e com a USP Classe VI rege todos os polímeros em contato com o fluido, exigindo ensaios de extratabilidade e formulações não tóxicas e não lixiviáveis — o que frequentemente impulsiona o uso de juntas tóricas encapsuladas em PTFE e componentes metálicos em aço inoxidável eletropolidos.

Selecionar a vedação adequada significa começar não com números de peça, mas com a norma reguladora — e verificar se cada decisão de projeto — desde a relação de equilíbrio até a classe do elastômero — atende à sua finalidade funcional e regulatória.

Perguntas frequentes

Quais são os principais fatores que afetam o projeto de selos mecânicos?
O projeto da junta mecânica é influenciado pelas propriedades do fluido (lubricidade, pressão de vapor, volatilidade), pela temperatura e pressão do processo, bem como pela compatibilidade dos materiais. Cada fator deve ser avaliado para garantir estabilidade dimensional, resistência química e desempenho funcional nas condições de operação.

Por que a seleção de materiais é crítica nas juntas mecânicas?
A seleção de materiais é crucial porque garante que a junta mecânica desempenhe adequadamente sob condições operacionais específicas. Por exemplo, o carbeto de silício oferece excelente condutividade térmica e dureza, enquanto o carbeto de tungstênio fornece tenacidade e o carbono é excelente para serviços quimicamente agressivos ou autolubrificantes.

Quais são os desafios comuns relacionados aos elastômeros nas juntas mecânicas?
Os elastômeros enfrentam desafios como incompatibilidade química, envelhecimento térmico e extrusão induzida pela pressão. A seleção do elastômero adequado — por exemplo, FKM para hidrocarbonetos ou EPDM para serviços aquosos — é fundamental para evitar falhas prematuras.

Quais normas regem as vedações mecânicas na indústria de petróleo e gás?
A indústria de petróleo e gás segue a API 682, uma norma global que descreve tipos de projeto, requisitos de materiais e ensaios de qualificação para vedações mecânicas em ambientes de hidrocarbonetos de alta pressão e alta temperatura.

O que torna as vedações duplas necessárias para fluidos voláteis?
As vedações duplas são essenciais para fluidos voláteis, pois evitam mudanças de fase na interface, o que, caso contrário, poderia levar ao bloqueio por vapor catastrófico, à separação das faces e à falha da vedação.
