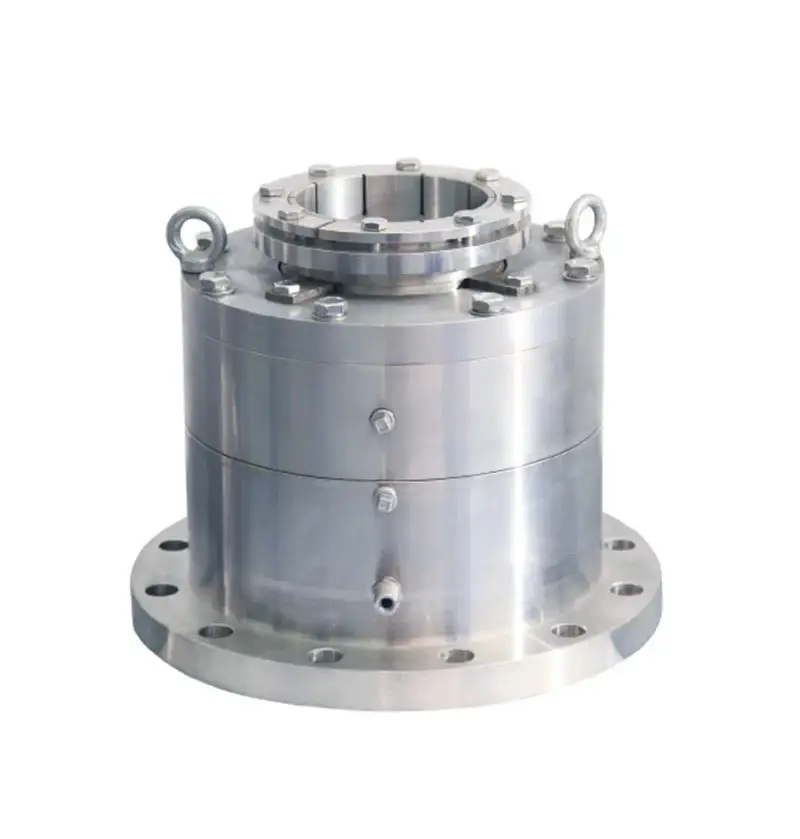

O que São Selos de Agitador e Como Funcionam?

Em aplicações industriais de mistura e processamento, manter a integridade dos equipamentos ao manipular fluidos desafiadores continua sendo uma preocupação crítica de engenharia. As vedações para agitadores são soluções especializadas de vedação mecânica projetadas especificamente para eixos rotativos em vasos de mistura, reatores e equipamentos de agitação. Essas vedações evitam vazamentos do fluido do processo, ao mesmo tempo que acomodam as exigências operacionais específicas dos sistemas de agitação, incluindo a deflexão do eixo, vibração e condições de velocidade variável. Compreender o que são as vedações para agitadores e como funcionam fornece informações essenciais para engenheiros, profissionais de manutenção e operadores de planta responsáveis por garantir o confinamento confiável do processo e a eficiência operacional.

A complexidade das aplicações de agitadores as distingue dos cenários convencionais de bombas ou equipamentos rotativos. Os agitadores operam tipicamente com maiores saliências do eixo, menores velocidades de rotação e maior suscetibilidade à deflexão e ao desalinhamento em comparação com as bombas centrífugas. Essas características geram desafios de vedação únicos, que exigem soluções especializadas selagem Mecânica com projetos que incorporam características não encontradas em soluções convencionais de vedação. As vedações para agitadores incluem elementos específicos de projeto, como montagem flexível das faces de vedação, sistemas secundários de vedação robustos e acomodações para o movimento do eixo, permitindo um desempenho confiável em ambientes de mistura onde vedações padrão falhariam prematuramente.

Definição Fundamental e Finalidade das Vedação para Agitadores

Função Básica de Vedação em Aplicações de Mistura

As vedações de agitador representam uma categoria de vedação mecânica projetada para atender aos requisitos específicos de contenção de conjuntos rotativos de eixos em tanques de mistura e reatores. Ao contrário de juntas estáticas ou materiais de preenchimento, esses dispositivos dinâmicos de vedação mantêm uma interface de vedação controlada entre faces de selo precisamente lapidadas, enquanto o eixo do agitador gira. A finalidade principal das vedações de agitador é impedir que o fluido do processo escape do recipiente ao longo do eixo, ao mesmo tempo em que evita a entrada de contaminantes atmosféricos no ambiente do processo. Essa função dupla de contenção revela-se essencial em aplicações que envolvem produtos químicos perigosos, fármacos estéreis, materiais aptos para consumo humano ou fluidos sensíveis ao meio ambiente, onde qualquer vazamento é inadmissível.

A disposição da junta mecânica em aplicações com agitadores normalmente consiste num componente estacionário de vedação montado no recipiente ou na caixa de gaxetas e num componente rotativo fixado ao eixo do agitador. Esses componentes criam uma interface de vedação onde duas faces extremamente planas, lapidadas, entram em contato uma com a outra sob condições controladas de pressão e lubrificação. As faces da junta permanecem em proximidade muito próxima ou em leve contato durante a operação, com uma película microscópica de fluido assegurando lubrificação e refrigeração, ao mesmo tempo que mantém a barreira de vedação. Esse princípio de projeto permite que as juntas para agitadores acomodem a rotação contínua, minimizando o desgaste e garantindo uma contenção eficaz durante todo o ciclo operacional do equipamento.

Diferença em relação às juntas mecânicas padrão

Embora as vedações de agitadores compartilhem princípios fundamentais de vedação mecânica com as vedações de bombas, diversas distinções críticas definem sua natureza especializada. Os eixos de agitadores normalmente apresentam desvio e desalinhamento significativamente maiores do que os eixos de bombas, devido aos seus comprimentos não apoiados mais longos, às cargas laterais impostas pelas pás do impulsor e à menor rigidez do eixo. As vedações mecânicas padrão projetadas para aplicações em bombas frequentemente não conseguem tolerar esses padrões de movimento sem sofrer danos prematuros nas faces de vedação, vazamentos excessivos ou falha total. As vedações de agitadores incorporam características de projeto especificamente desenvolvidas para acomodar o desvio do eixo, incluindo arranjos de montagem flexíveis, capacidades de autorregulagem e geometrias das faces de vedação que mantêm o contato adequado mesmo sob condições dinâmicas de movimento do eixo.

A faixa de velocidade operacional diferencia ainda mais as vedações para agitadores das soluções convencionais de vedação para bombas. A maioria dos agitadores opera a velocidades rotacionais relativamente baixas, normalmente entre 20 e 500 rotações por minuto, comparadas às velocidades de bombas que frequentemente ultrapassam 1.750 ou 3.550 rpm. Essa operação em velocidade reduzida altera as condições hidrodinâmicas na interface da vedação, afetando a espessura do filme, a geração de calor e os padrões de desgaste. As vedações para agitadores utilizam materiais das faces de vedação, acabamentos superficiais e geometrias selecionados especificamente para condições de baixa velocidade, nas quais predominam regimes de lubrificação de contorno e de filme misto, em vez da separação hidrodinâmica completa, mais comum em aplicações de vedação para bombas de alta velocidade.

Componentes Críticos e Arquitetura de Montagem

Uma selo Agitador a montagem compreende diversos componentes essenciais que atuam em conjunto para garantir um desempenho confiável de vedação. O anel giratório de vedação é fixado ao eixo do agitador por meio de um mecanismo de acionamento, que pode incluir pinos de acionamento, parafusos de fixação ou colares de acionamento, dependendo do projeto específico da vedação. Este componente giratório inclui a face primária de vedação, normalmente fabricada em carbeto de silício, carbeto de tungstênio ou materiais cerâmicos, selecionados pela sua resistência ao desgaste e compatibilidade química. O componente estacionário de vedação é montado na carcaça da vedação ou na caixa de gaxetas, mantido em posição por uma placa de prensa ou sistema de retenção, ao mesmo tempo que preserva a flexibilidade necessária para acomodar o movimento do eixo e manter o alinhamento adequado das faces de vedação.

Elementos de vedação secundários fornecem vedação estática entre os componentes da vedação e suas respectivas superfícies de montagem no eixo e na carcaça. Essas vedações secundárias, normalmente anéis em O elastoméricos ou outras juntas com formatos específicos, devem atender tanto aos requisitos de vedação estática quanto ao movimento dinâmico inerente às aplicações de agitadores. O conjunto de vedação inclui ainda elementos de mola, como molas helicoidais, molas onduladas ou molas do tipo fole, que mantêm a força de fechamento adequada entre as faces de vedação ao longo de toda a faixa operacional. Essa carga por mola compensa o desgaste das faces de vedação, os efeitos da dilatação térmica e as variações de pressão, garantindo contato consistente entre as faces de vedação e desempenho confiável de contenção sob diversas condições operacionais encontradas em aplicações de mistura.

Princípios Operacionais e Mecanismos de Funcionamento

Dinâmica da Interface entre as Faces de Vedação

O princípio fundamental de funcionamento da selos de Agitador concentra-se na manutenção de uma interface controlada entre duas faces de vedação retificadas com precisão, em condições que equilibram a prevenção de vazamentos com taxas de desgaste aceitáveis. Quando funcionando corretamente, as vedações de agitador operam com uma película extremamente fina de fluido entre as faces de vedação, normalmente com espessura de apenas alguns micrômetros. Essa película de fluido origina-se do fluido do processo que está sendo vedado e fornece lubrificação e refrigeração essenciais na interface de vedação. A espessura da película resulta do equilíbrio de forças, incluindo a pressão hidráulica que tenta separar as faces, a força de fechamento da mola que empurra as faces uma contra a outra e os efeitos hidrodinâmicos gerados pela rotação e pela geometria das faces de vedação, que influenciam o comportamento do fluido na interface de vedação.

Durante a operação, a face giratória da vedação gira contra a face estacionária, enquanto esse filme microscópico de fluido impede o contato metal-metal, que geraria calor excessivo e desgaste acelerado. As faces de vedação devem manter um alinhamento paralelo, apesar dos movimentos do eixo, das vibrações e dos efeitos da dilatação térmica. As especificações de planicidade das superfícies para vedações de agitadores normalmente exigem desvios inferiores a duas ou três faixas luminosas de luz de hélio, garantindo que as faces se adaptem suficientemente bem para manter o filme crítico de fluido, sem permitir vazamentos excessivos. O acabamento superficial lapidado, tipicamente na faixa de 5 a 10 microinches Ra, fornece a lisura necessária para a formação adequada do filme, ao mesmo tempo em que acomoda as condições de lubrificação de contorno comuns em aplicações de agitadores de baixa velocidade.

Gestão de Pressão e Carga nas Faces

As vedações do agitador devem gerenciar as diferenças de pressão hidráulica entre o lado do processo e o lado atmosférico da vedação, ao mesmo tempo em que mantêm uma carga adequada nas faces para garantir uma vedação confiável. O projeto da vedação incorpora o conceito de diâmetro de equilíbrio, no qual a área hidráulica efetiva exposta à pressão do processo é cuidadosamente controlada por meio da geometria das faces da vedação e do posicionamento das vedação secundária. Essa relação de equilíbrio, normalmente variando entre 0,65 e 0,85 nos projetos de vedação para agitadores, determina que proporção da pressão do processo contribui para forças de abertura que tentam separar as faces da vedação. Um projeto de vedação adequadamente equilibrado assegura uma pressão de contato suficiente nas faces para evitar vazamentos, sem gerar uma carga unitária excessiva que provocaria aquecimento e aceleraria o desgaste nas baixas velocidades de rotação típicas das aplicações com agitadores.

O sistema de molas nas vedações de agitadores fornece uma força adicional de fechamento independente da pressão do processo, garantindo o contato positivo entre as faces de vedação mesmo durante a partida, parada ou condições de baixa pressão. Existem várias configurações de molas nos projetos de vedações de agitadores, incluindo uma única mola grande, múltiplas molas pequenas distribuídas ao redor da circunferência da vedação ou configurações com molas onduladas. Cada configuração de molas oferece vantagens específicas para acomodar a deflexão do eixo, manter o alinhamento das faces e garantir uma distribuição consistente da força de fechamento. O cálculo da força da mola deve levar em conta a faixa de pressão operacional, a área da face de vedação, a pressão desejada nas faces e os padrões esperados de desgaste, a fim de assegurar que a vedação mantenha seu funcionamento adequado durante toda a sua vida útil na aplicação específica de agitação.

Geração de Calor e Gestão Térmica

Todas as vedações mecânicas geram calor por atrito na interface das faces de vedação durante a operação, sendo a taxa de geração de calor dependente da pressão nas faces de vedação, da velocidade de deslizamento, do coeficiente de atrito e das condições de lubrificação. Nas vedações de agitadores, as velocidades rotacionais relativamente baixas resultam tipicamente em uma geração moderada de calor, comparada às aplicações em bombas de alta velocidade, mas a gestão térmica continua sendo crítica para a longevidade da vedação. O fluido do processo que flui pelas faces de vedação constitui o principal mecanismo de refrigeração, removendo o calor gerado e mantendo as temperaturas das faces de vedação dentro dos limites aceitáveis. O projeto da câmara de vedação, as configurações de purga e os padrões de circulação do fluido influenciam significativamente a eficácia do resfriamento e a estabilidade térmica nas aplicações de vedações de agitadores.

Quando as condições de operação envolvem fluidos de alta viscosidade, má circulação do fluido ou temperaturas ambientes elevadas, podem ser necessárias estratégias adicionais de gerenciamento térmico. Alguns projetos de selos para agitadores incorporam características como aumento da largura das faces de vedação para distribuir a geração de calor sobre áreas de superfície maiores, geometrias especializadas das faces de vedação para melhorar o bombeamento e o resfriamento do fluido ou provisionamento de sistemas externos de lavagem para introduzir diretamente fluido refrigerante nas faces de vedação. O monitoramento de temperatura por meio de termopares ou sensores infravermelhos permite detectar condições térmicas anormais antes que ocorra danos ao selo. Um gerenciamento térmico adequado assegura que os materiais das faces de vedação permaneçam dentro de seus limites operacionais de temperatura, mantendo suas propriedades mecânicas e evitando distorções térmicas que possam comprometer o plano das faces de vedação e a eficácia da vedação.

Variações de Projeto e Opções de Configuração

Arranjos de Selo Simples versus Duplo

As vedações de agitadores estão disponíveis em configurações de vedação simples e dupla, sendo a seleção determinada pelos riscos do processo, pelas regulamentações ambientais e pelos requisitos de confiabilidade. As vedações simples de agitador possuem uma única interface de vedação entre o fluido do processo e a atmosfera, oferecendo instalação mais simples, menor custo inicial e menor complexidade de manutenção. Essas vedações são adequadas para fluidos não perigosos e não tóxicos, nos quais pequenas quantidades de vazamento ou emissões representam preocupações mínimas em termos de segurança ou impacto ambiental. As vedações simples incluem, normalmente, dispositivos para detecção e contenção de vazamentos por meio de conexões de drenagem ou sistemas de coleta que capturam e gerenciam qualquer vazamento da vedação ocorrido durante a operação normal ou após o desgaste das faces da vedação.

As vedações com agitador duplo incorporam duas faces de vedação em série, criando uma câmara intermediária entre o processo e a atmosfera. Essa câmara recebe um fluido de barreira ou um gás tampão que fornece uma barreira secundária de contenção e impede que o fluido do processo atinja a atmosfera, mesmo que ocorra vazamento na face primária da vedação. As configurações de vedação dupla revelam-se essenciais para produtos químicos perigosos, materiais tóxicos, fluidos sensíveis ao meio ambiente ou processos nos quais se exigem emissões nulas. O sistema de fluido de barreira pode operar a uma pressão superior à do processo, configurando vedações duplas pressurizadas, ou a uma pressão inferior, utilizando vedações de contenção não pressurizadas. A escolha entre essas configurações depende dos níveis de pressão do processo, da disponibilidade do fluido de barreira e dos objetivos específicos de contenção da aplicação.

Construção de Selo em Cartucho versus Construção de Selo por Componentes

As vedações modernas de agitadores frequentemente utilizam uma construção em cartucho, na qual todos os componentes da vedação são pré-montados em um revestimento ou conjunto em cartucho antes da instalação. Essa abordagem de projeto simplifica a instalação, eliminando a necessidade de os técnicos medirem e ajustarem as posições dos componentes da vedação durante a montagem no eixo do agitador. As vedações de agitador em cartucho chegam ao cliente do fabricante como conjuntos completos, exigindo apenas o diâmetro do eixo e as dimensões básicas da caixa de gaxetas; todos os ajustes internos, compressões e regulagens já estão pré-estabelecidos na fábrica. Essa construção reduz o tempo de instalação, minimiza erros de instalação e garante um desempenho consistente da vedação, eliminando variações nos ajustes realizados em campo que poderiam comprometer o funcionamento da vedação.

As vedações de agitador do tipo componente consistem em peças individuais que exigem montagem e ajuste durante a instalação diretamente no eixo do agitador e dentro da caixa de gaxetas. Embora as vedações do tipo componente exijam maior expertise na instalação e medições dimensionais cuidadosas durante a montagem, elas oferecem vantagens em determinadas aplicações. A construção em componentes permite a substituição mais fácil das faces de vedação sem a necessidade de troca completa da vedação, acomoda com maior facilidade variações no diâmetro do eixo e frequentemente proporciona vantagens de custo para vedações de grandes dimensões, comuns em aplicações de agitadores. A escolha entre vedações de agitador do tipo cartucho e do tipo componente geralmente leva em consideração fatores como o nível de habilidade da equipe de manutenção, limitações de acesso ao eixo, frequência de serviços nas vedações e custo total de propriedade, incluindo tanto o preço inicial de aquisição quanto as despesas de manutenção a longo prazo.

Seleção de Materiais e Compatibilidade Química

As vedações do agitador devem resistir ao ataque químico dos fluidos do processo, mantendo simultaneamente suas propriedades mecânicas e sua funcionalidade de vedação durante toda a vida útil. As combinações de materiais para as faces de vedação representam fatores críticos na seleção, sendo comuns pares como carbeto de silício versus carbeto de silício, carboneto de tungstênio versus carbeto de silício ou grafite carbono versus cerâmica. Cada combinação de materiais oferece vantagens específicas quanto à dureza, resistência ao desgaste, condutividade térmica, resistência química e custo. O carbeto de silício proporciona excelente resistência química, boas propriedades térmicas e dureza adequada para a maioria das aplicações de agitadores, tornando-o uma escolha popular tanto para faces de vedação rotativas quanto estacionárias em ambientes corrosivos.

Elementos de vedação secundários e componentes metálicos exigem uma seleção igualmente cuidadosa de materiais com base na compatibilidade química com o fluido do processo. Elastômeros como EPDM, Viton, Kalrez ou PTFE são utilizados como materiais para vedação secundária, sendo a escolha determinada pelas faixas de temperatura, exposição química e condições de pressão. Componentes metálicos — incluindo carcaças de vedação, elementos de mola e materiais para fixações — devem resistir à corrosão causada tanto pelo fluido do processo quanto por quaisquer fluidos de barreira empregados em sistemas de vedação dupla. Graus de aço inoxidável, Hastelloy, titânio ou ligas especializadas podem ser especificados para componentes metálicos em contato com o fluido, conforme a severidade da aplicação. Uma análise abrangente de compatibilidade de materiais garante que todos os componentes da vedação mantenham sua integridade e funcionalidade ao longo da vida útil esperada, no ambiente químico específico encontrado na aplicação de mistura.

Considerações sobre Instalação e Requisitos Operacionais

Preparação do Eixo e Requisitos Dimensionais

A preparação adequada do eixo do agitador é essencial para garantir um desempenho confiável da vedação e uma vida útil prolongada. A superfície do eixo que entra em contato com os componentes da vedação — especialmente o mecanismo de acionamento da face giratória da vedação e a área da vedação secundária — exige especificações específicas de acabamento superficial, normalmente 32 microinches Ra ou mais liso. A rugosidade superficial além desses limites pode danificar os elementos elastoméricos da vedação, criar caminhos de vazamento além das vedações secundárias ou causar desgaste prematuro do mecanismo de acionamento da face da vedação. O eixo deve estar livre de corrosão, pitting, arranhões e danos mecânicos na área de instalação da vedação. Quaisquer defeitos superficiais devem ser corrigidos mediante polimento, usinagem ou procedimentos de reparo do eixo antes da instalação das vedações do agitador.

As especificações de desalinhamento radial e perpendicularidade do eixo influenciam significativamente o alinhamento das faces de vedação e os padrões de desgaste em aplicações com agitadores. O desalinhamento radial total indicado na localização da face de vedação normalmente não deve exceder 0,005 polegadas, embora projetos específicos de vedação possam tolerar valores diferentes, dependendo da carga aplicada à face de vedação e das disposições de flexibilidade. A perpendicularidade do eixo em relação à face da caixa de gaxetas afeta o alinhamento da carcaça da vedação e pode causar uma carga desigual nas faces, caso seja excessiva. Muitas falhas de vedação em agitadores, associadas ao desgaste prematuro das faces de vedação ou a vazamentos, resultam, em última análise, de problemas relacionados ao estado do eixo, e não de inadequações no projeto da vedação. Uma inspeção e medição abrangentes do eixo antes da instalação da vedação evitam problemas desnecessários e garantem uma base adequada para um desempenho confiável de vedação.

Projeto da Caixa de Gaxetas e Arranjos de Lavagem

A caixa de prensa-estopa ou câmara de vedação fornece a cavidade de montagem para os componentes estacionários da vedação e influencia as condições do ambiente da vedação por meio de suas características dimensionais e da possibilidade de circulação de fluido. Uma profundidade adequada da caixa de prensa-estopa permite acomodar o conjunto de vedação com folga suficiente para instalação e remoção, ao mesmo tempo que evita interferência dos componentes da vedação com os elementos internos do recipiente. O diâmetro do furo da caixa de prensa-estopa determina o ajuste da carcaça da vedação e influencia a eficácia do resfriamento da vedação mediante o controle dos padrões de circulação do fluido. Um projeto adequado da câmara de vedação inclui disposições para conexões de lavagem, orifícios de drenagem e acesso para instrumentação, conforme exigido pela configuração específica da vedação do agitador e pelos requisitos de monitoramento.

Os planos de purga definem os arranjos de circulação de fluido que fornecem refrigeração, lubrificação e controle do ambiente para as vedações de agitadores. Sistemas de purga simples circulam o fluido do processo a partir do recipiente através da câmara de vedação, contando com a circulação natural impulsionada pela ação de bombeamento do agitador ou por diferenças de temperatura. Arranjos mais sofisticados incluem conexões externas de purga que introduzem fluido limpo e frio nas faces de vedação a partir de fontes externas, proporcionando refrigeração aprimorada e impedindo o acúmulo de partículas sólidas na câmara de vedação. Os sistemas de selagem com vapor ou líquido (quench) fornecem vapor ou líquido ao lado atmosférico de vedações simples, oferecendo indicação visual do estado da vedação e evitando o acúmulo de umidade atmosférica ou de material do processo. Os sistemas de vedação dupla exigem sistemas de circulação de fluido de barreira com reservatórios, trocadores de calor e equipamentos de monitoramento para manter as condições adequadas do fluido de barreira e fornecer funcionalidade de contenção secundária.

Procedimentos de Partida e Monitoramento Operacional

Os procedimentos adequados de inicialização influenciam significativamente o desempenho inicial da vedação e a confiabilidade a longo prazo em aplicações com agitadores. Antes de iniciar o agitador, os operadores devem verificar a integridade da instalação da vedação, assegurar-se de que o aperto dos parafusos da placa de gaxeta atinja os valores de torque especificados, confirmar que as conexões de lavagem estejam corretamente instaladas e verificar se os sistemas de fluido de barreira para vedações duplas contêm estoque suficiente e estão sob os níveis de pressão corretos. O recipiente deve ser preenchido com o fluido do processo antes da operação do agitador, para garantir que as faces de vedação recebam lubrificação e refrigeração imediatas assim que o equipamento começar a girar. A operação em seco, mesmo que por breve período, pode gerar calor suficiente para danificar as faces de vedação ou as vedações secundárias, causando vazamento imediato e exigindo substituição prematura da vedação.

Durante a operação inicial, o pessoal deve monitorar a temperatura da vedação, vazamentos e indicadores gerais de desempenho para confirmar o funcionamento normal. As temperaturas das faces de vedação normalmente se estabilizam dentro de 30 a 60 minutos após a partida, com as temperaturas normais de operação dependendo do tamanho da vedação, velocidade, pressão e eficácia do resfriamento, mas geralmente permanecendo abaixo de 200 °F para vedadores de agitadores que funcionam corretamente. Ruídos anormais, vibrações ou vazamentos visíveis durante a partida indicam possíveis problemas de instalação ou danos à vedação, exigindo investigação imediata. O monitoramento contínuo da operação por meio de sensores de temperatura, sistemas de detecção de vazamentos ou inspeções visuais permite a detecção precoce da deterioração da vedação antes que ocorra uma falha total, apoiando programas de manutenção preditiva e minimizando tempos de inatividade não planejados associados a falhas inesperadas de vedação em aplicações críticas de mistura.

Modos Comuns de Falha e Estratégias Preventivas

Padrões de Desgaste das Faces de Vedação e suas Causas

O desgaste da face de vedação representa o mecanismo de degradação mais comum em selos de agitadores, sendo os padrões de desgaste uma fonte de informações diagnósticas sobre as condições operacionais e possíveis problemas. Um desgaste circunferencial uniforme indica uma operação normal do selo, com pressão de contato uniforme entre as faces e lubrificação adequada, representando a deterioração gradual esperada ao longo da vida útil do selo. Padrões de desgaste não uniformes ou localizados sugerem problemas de alinhamento, desalinhamento do eixo, distorção térmica ou contaminação das faces por sólidos do processo. Taxas excessivas de desgaste, superiores às expectativas previstas para a vida útil do selo, ocorrem frequentemente devido à lubrificação inadequada, causada por operação em seco, má circulação do fluido de lavagem ou operação com fluidos incompatíveis que não proporcionam lubrificação adequada nas faces de vedação.

O desgaste abrasivo acelera a degradação das vedações em aplicações que manipulam fluidos contendo partículas sólidas, cristais ou subprodutos de polimerização. Essas partículas penetram na interface das faces de vedação, causando riscos mecânicos e deterioração rápida das faces. As estratégias de prevenção incluem sistemas de filtração aprimorados, planos de lavagem que introduzem fluido limpo nas faces de vedação e seleção de materiais para as faces de vedação com maior resistência à abrasão. O desgaste corrosivo ou erosivo causado por produtos químicos agressivos exige atenção à compatibilidade química do material das faces de vedação e a consideração de materiais melhorados, como carbeto de silício ou carbeto de tungstênio, que apresentam resistência superior à corrosão. Compreender os mecanismos específicos de desgaste que afetam as vedações de agitadores em aplicações particulares permite implementar estratégias de melhoria direcionadas, estendendo a vida útil das vedações e melhorando a confiabilidade geral do equipamento.

Falhas nas Vedação Secundárias e Problemas com Elastômeros

Embora as faces de vedação normalmente recebam atenção primária nas discussões sobre selos mecânicos, as falhas de vedação secundária representam uma proporção significativa dos incidentes de vazamento em selos para agitadores. As juntas tóricas (O-rings) e outros elementos de vedação elastoméricos podem falhar devido a ataques químicos, degradação térmica, deformação por compressão ou danos mecânicos ocorridos durante a instalação. A incompatibilidade química entre o material elastomérico e o fluido do processo provoca inchaço, amolecimento ou embrittlement, o que destrói a capacidade de vedação. Condições de temperatura superiores aos limites do elastômero aceleram a degradação por meio de mecanismos de envelhecimento térmico, reduzindo a elasticidade e causando deformação permanente. Inadequações no projeto do canal de vedação secundária — como compressão insuficiente ou folgas excessivas — contribuem para a extrusão ou rolamento do elemento de vedação, gerando caminhos de vazamento.

Prevenir falhas de vedação secundária exige uma seleção cuidadosa de materiais elastoméricos com base em uma análise abrangente de compatibilidade química e térmica. Materiais comuns para vedação secundária, como Buna-N, EPDM e Viton, atendem eficazmente a muitas aplicações, mas possuem limitações distintas quanto à resistência química e à capacidade de operação em temperaturas elevadas. Elastômeros especiais, como Kalrez, Chemraz ou designs à base de PTFE, oferecem resistência química aprimorada para aplicações severas envolvendo solventes agressivos, ácidos ou condições de alta temperatura. Os procedimentos de instalação impactam significativamente a confiabilidade da vedação secundária; a lubrificação adequada, a medição precisa da compressão e o uso de anéis de apoio antiextrusão evitam danos mecânicos durante a montagem. A inspeção regular do estado da vedação secundária durante as atividades de manutenção permite a detecção precoce de ataques químicos ou degradação antes que ocorra uma falha completa.

Programas de Manutenção e Práticas de Extensão de Vida

A implementação de programas estruturados de manutenção, especificamente voltados para os requisitos das vedações do agitador, melhora a confiabilidade e otimiza a economia do ciclo de vida das vedações. As abordagens de manutenção preditiva utilizam o monitoramento de temperatura, a análise de vibrações e inspeções visuais periódicas para avaliar o estado das vedações e identificar tendências de deterioração antes que ocorra a falha. O estabelecimento de parâmetros de desempenho de referência durante a comissionamento fornece pontos de comparação para avaliar os dados subsequentes de avaliação de condição e detectar tendências anormais que indiquem problemas em desenvolvimento. Muitas instalações implementam sistemas de rastreamento de falhas de vedação que documentam os modos de falha, a vida útil alcançada e as condições operacionais de cada aplicação de vedação, construindo conhecimento institucional que orienta melhorias na seleção das vedações e na otimização operacional.

As atividades de manutenção preventiva incluem inspeção periódica do eixo e condicionamento da superfície para manter superfícies de montagem adequadas para os componentes da vedação, limpeza da caixa de gaxetas para remoção de depósitos ou contaminações que afetem o ambiente da vedação, e inspeção do sistema de lavagem para verificar a circulação adequada e a eficácia do resfriamento. O estabelecimento de intervalos apropriados para substituição da vedação, com base em dados históricos de desempenho e na criticidade do processo, evita falhas inesperadas, ao mesmo tempo que maximiza a utilização da vedação antes de sua substituição. Muitas operações mantêm capacidades internas de reconstrução de vedações ou relacionamentos com fornecedores que apoiam a substituição das faces de vedação e a recuperação de componentes, prolongando a vida útil dos ativos e reduzindo os custos totais do ciclo de vida das vedações. A gestão adequada do estoque de peças de reposição assegura que conjuntos críticos de vedação permaneçam disponíveis para substituição emergencial, equilibrando os custos de manutenção de estoque com as possíveis perdas de produção decorrentes de paradas não programadas em equipamentos de agitação causadas por falhas nas vedações.

Perguntas Frequentes

Qual é a expectativa típica de vida útil para selos de agitador em aplicações industriais?

A vida útil dos selos de agitador varia consideravelmente conforme as condições de aplicação, incluindo as propriedades do fluido processado, a temperatura e a pressão de operação, a velocidade do agitador, as condições de desalinhamento do eixo e as práticas de manutenção. Em aplicações bem projetadas, com seleção adequada de selos compatíveis e condições operacionais apropriadas, os selos de agitador normalmente atingem uma vida útil de 2 a 5 anos. Aplicações mais exigentes, envolvendo fluidos abrasivos, altas temperaturas ou ambientes químicos severos, podem apresentar vidas úteis mais curtas, de 6 a 18 meses. Por outro lado, condições ideais — com fluidos limpos, temperaturas moderadas e excelente manutenção — podem resultar em uma vida útil do selo superior a 5 anos. A expectativa específica de vida útil deve ser avaliada com base nas características individuais da aplicação e nos dados históricos de desempenho obtidos em serviços semelhantes.

Os selos de agitador conseguem suportar a deflexão e o desalinhamento do eixo em aplicações de mistura?

As vedações de agitador são projetadas especificamente para acomodar um maior movimento do eixo do que as vedações mecânicas padrão de bombas, mas existem limitações. A maioria dos projetos de vedação de agitador tolera uma excentricidade total do eixo de 0,005 a 0,010 polegadas, dependendo do tamanho da vedação e das características específicas do projeto. Projetos especializados com disposições de flexibilidade aprimoradas podem acomodar valores mais elevados de excentricidade, chegando até 0,020 polegadas em casos extremos. Contudo, a deflexão e a excentricidade do eixo devem ser minimizadas por meio de um projeto adequado do eixo do agitador, de arranjos de rolamentos e de práticas corretas de instalação do equipamento, em vez de depender exclusivamente da capacidade de acomodação da vedação. Um movimento excessivo do eixo acelera o desgaste das faces de vedação, gera padrões de contato irregulares e reduz a confiabilidade geral da vedação, mesmo quando dentro dos limites nominais de tolerância. O estado adequado do eixo representa um pré-requisito para o desempenho ideal da vedação, e não uma variável que a vedação deva compensar integralmente.

Como as vedações de agitador diferem das vedações de bomba em termos de requisitos de manutenção?

Embora ambos os tipos de selo exijam atenção de manutenção fundamental semelhante, os selos de agitador apresentam considerações distintas. Os selos de agitador normalmente exigem um monitoramento mais cuidadoso do estado do eixo, devido à maior possibilidade de deflexão e desalinhamento radial (runout) em equipamentos de mistura. A inspeção e a limpeza da caixa de gaxetas assumem maior importância, pois muitos agitadores manipulam fluidos propensos à cristalização, polimerização ou ao acúmulo de sólidos, o que pode afetar as condições ambientais do selo. As instalações de selos para agitadores frequentemente exigem sistemas de suporte mais complexos, incluindo arranjos de circulação de fluido de lavagem (flush), sistemas de fluido de barreira para selos duplos e equipamentos de monitoramento de temperatura, comparados às aplicações mais simples de bombas. Contudo, as velocidades rotacionais mais baixas dos agitadores geralmente geram condições operacionais menos severas e uma degradação mais gradual dos selos, o que pode permitir intervalos mais longos entre avaliações de condição, comparado aos selos de bombas de alta velocidade. Os programas de manutenção devem ser especificamente adaptados às exigências dos selos de agitador, em vez de simplesmente estender as práticas de manutenção de selos de bombas para aplicações de mistura.

As vedações de agitador são adequadas para aplicações com fluidos de alta viscosidade ou lamas?

As vedações de agitadores podem operar com sucesso em aplicações de alta viscosidade e em lamas, desde que haja uma seleção adequada de vedação, características de projeto e sistemas de suporte. Fluidos de alta viscosidade geram desafios, como redução da eficácia do resfriamento, dificuldade em manter a lubrificação das faces de vedação e potencial geração de calor devido ao aumento do atrito. Essas condições exigem projetos de vedação com características como faces de vedação mais largas para distribuir a geração de calor, arranjos especiais de lavagem para introduzir um fluido de resfriamento de menor viscosidade nas faces de vedação e materiais para as faces selecionados por apresentarem baixos coeficientes de atrito. Em aplicações com lamas contendo partículas sólidas, é necessário prestar atenção à resistência à abrasão dos materiais das faces de vedação, considerar dispositivos de exclusão que impeçam o acúmulo de sólidos nas câmaras de vedação e, possivelmente, utilizar arranjos de vedação dupla com um fluido barreira limpo protegendo as faces de vedação do contato direto com a lama. Embora as aplicações de alta viscosidade e de lamas representem condições mais desafiadoras, sistemas de vedação para agitadores adequadamente projetados atingem regularmente um desempenho satisfatório nessas aplicações exigentes nos setores de processamento químico, mineração, tratamento de águas residuais e outros.
