화학, 석유, 수처리 분야에 적용 가능한 최고급 기계식 실드 비교

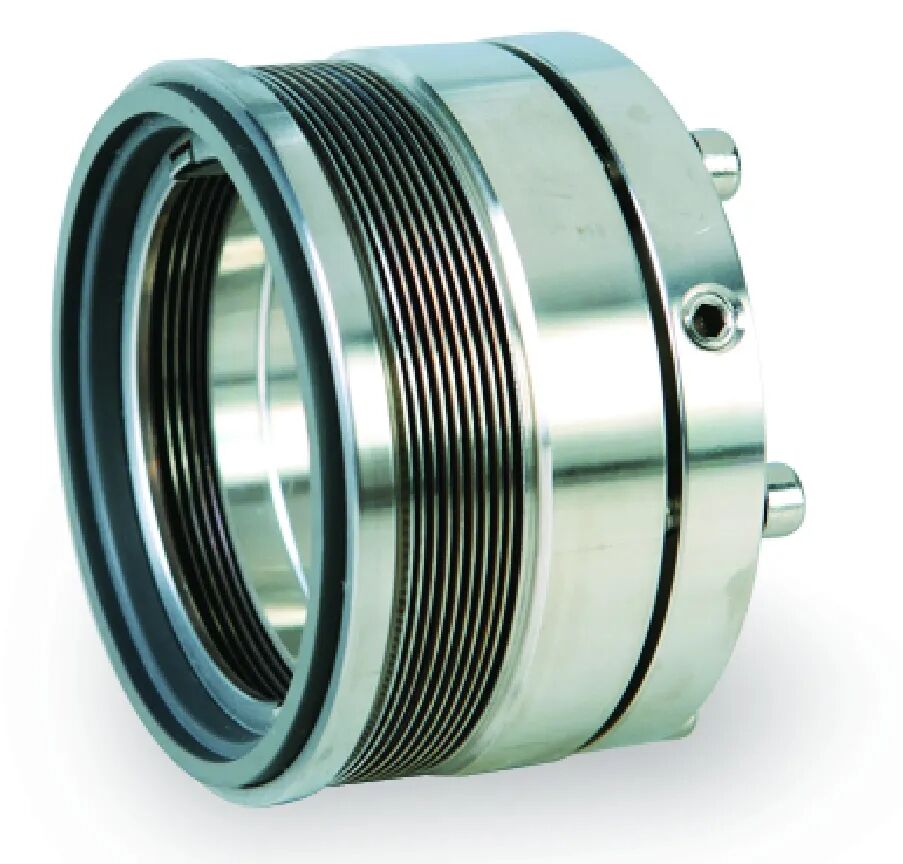

유체 특성이 기계식 실링 설계를 어떻게 결정하는가

윤활성, 증기압 및 휘발성: 물, 탄화수소 및 공격적인 화학물질이 근본적으로 다른 실링 구조를 요구하는 이유

유체 특성은 직접적으로 지배한다 기계적 씰 구조—즉, 접촉면 재료, 하중 부여 전략, 밀봉 방식, 보조 실링 재료 선택을 결정한다. 탄화수소는 윤활성이 낮아 마찰열과 마모를 증가시키므로, 경질·매끄러운 접촉면(예: 카본 대신 실리콘카바이드)과 종종 균형형 또는 이중 실링 구조를 필요로 하여 안정적인 유동압막 형성을 유지한다. 반면, 물은 상대적으로 높은 윤활성을 제공하지만 증기압 관련 위험을 동반한다: 고온 또는 저압 시스템에서 국부적인 기화(플래싱)가 발생하면 유막 형성이 차단되어 건식 운전(dry running)이 유발될 수 있다. 프로판이나 경질 나프타와 같은 휘발성 유체의 경우, 계면에서의 상변화를 억제하기 위해 가압식 이중 실링이 요구되며, 비가압 단일 실링은 치명적인 증기 잠금(vapor lock) 및 접촉면 분리 위험이 있다.

공격적인 화학물질은 화학적으로 비활성인 패킹면 및 엘라스토머 재료를 요구한다—예를 들어, 실리콘 카바이드 패킹면과 퍼플루오로엘라스토머(FFPM) 보조 씰의 조합—반면에 마모성 슬러리는 텅스텐 카바이드와 같은 경화·침식 저항성 패킹면을 필요로 한다. 증기압 및 휘발성 또한 씰의 밸런스 비율에 영향을 미치며, 점도가 낮고 휘발성이 높은 용매는 계면 간 틈새를 통한 미세 누출을 최소화하기 위해 보다 정밀한 패킹면 제어와 낮은 스프링 하중을 요구한다. 엘라스토머의 호환성 역시 유체 종류에 따라 달라지는데, 예를 들어 PTFE는 탄화수소에는 내성을 가지나 케톤에서는 팽윤된다. 반면 EPDM은 물과 증기에는 우수한 성능을 발휘하지만 오일에서는 급속히 열화된다. 이러한 상호 의존적인 유체 특성들은 고장 위험이 높은 핵심 공정에서 조기 파손을 방지하기 위해 개별적으로가 아니라 종합적으로 평가되어야 한다.

패킹면 안정성 및 보조 씰 무결성 확보를 위한 공정 온도 및 압력의 핵심적 역할

온도와 압력은 기계식 실링이 치수 안정성, 동적 응답성 및 화학적 무결성을 유지해야 하는 작동 범위를 정의한다. 고온은 엘라스토머의 노화를 가속화하고, O-링의 탄성 회복 능력을 저하시키며, 열 팽창 계수가 다른 접촉면 재료에 열 왜곡을 유발한다. 급격한 시동 또는 공정 이상과 같은 열 충격(thermal shock)은 산화알루미늄(alumina) 또는 질화실리콘(silicon nitride)과 같은 취성 세라믹을 파손시킬 수 있다. 반대로, 저온은 엘라스토머를 경화시켜 동적 추적 성능을 저하시키고, 샤프트 이동 시 누출 위험을 증가시킨다.

압력 불균형은 특히 비밸런스된 설계에서 씰 표면을 왜곡시켜 누출 또는 기화를 허용하는 미세한 간극을 발생시킨다. 50바 이상에서는 면 부하를 제한하고 유막의 무결성을 유지하기 위해 밸런스된 구조가 필수적이다. 압력 주기 변화는 금속 벨로우즈에 피로를 유발하고 엘라스토머의 압축 영구변형을 가속화한다. 맞물리는 표면 간 열전도율 차이는 이러한 영향을 더욱 악화시킨다: 실리콘 카바이드의 높은 열전도율(약 120 W/m·K)은 탄탈럼 카바이드(약 60 W/m·K)나 탄소(약 10–20 W/m·K)에 비해 열탄성 왜곡을 최소화하므로 고속·고열 조건에서의 응용에 더 적합하다.

보조 밀봉 성능은 온도 및 압력 조건에 적합한 재료 선택에 달려 있습니다. FKM 엘라스토머는 최대 230°C까지 유연성을 유지하지만, 이 온도를 초과하면 경화됩니다. EPDM은 수성 매체에서 150°C 이하의 조건에서 우수한 성능을 발휘하지만, 탄화수소 환경에서는 치명적인 실패를 겪습니다. FFPM은 상한 온도를 300°C까지 확장하며 광범위한 화학 저항성을 제공합니다. 반면 PTFE는 화학적으로 불활성임에도 불구하고, 냉간 크리프(cold flow) 및 탄성 부족을 보상하기 위해 스프링 구동식 또는 캡슐화된 설계가 필요합니다. 압출 간극은 최대 시스템 압력 하에서 오링(O-ring) 변형을 방지하도록 설계되어야 하며, 특히 석유 및 가스 산업에서 흔히 볼 수 있는 고압·고온 조합 환경에서는 더욱 중요합니다.

산업 분야별 기계식 밀봉재의 재료 선택

마주보는 면(Face) 재료: 실리콘 카바이드 대 텅스텐 카바이드 대 카본 — 경도, 열전도율, 내부식성 등을 서비스 조건에 맞추기

씰 접촉면 쌍은 기계적, 열적, 화학적 응력의 주된 영향을 받으며, 재료 선택은 응용 분야 간에 거의 교체 가능하지 않습니다. 탄화규소(SiC)는 뛰어난 경도, 탁월한 열전도성 및 광범위한 부식 저항성을 제공하므로 고속, 고온 또는 약간의 마모가 발생하는 공정—예를 들어 순수 탄화수소 및 온수—에 이상적입니다. 그 뛰어난 열 안정성은 과도 조건 하에서 변형을 최소화하여 신뢰성 있는 유막 형성을 지원합니다.

탄화텅스텐(WC)은 우수한 인성과 내마모성을 제공하므로 슬러리 또는 모래가 혼입된 공정에서 특히 중요하지만, 산에 대한 내성이 낮습니다. 강산(예: 황산 또는 염산)에 노출될 경우 코발트 바인더가 눈에 띄지 않게 부식되어 갑작스러운 접촉면 붕괴로 이어질 수 있습니다. 중간 수준의 열전도성으로 인해 고회전속(RPM) 펌프에서는 열 방산에 각별한 주의가 필요합니다.

탄소 흑연은 상대적으로 부드럽고 열 절연성이 있지만, 뛰어난 자체 윤활성과 무척 높은 화학적 불활성으로 인해 마찰 저항 및 부식 저항이 마모 저항보다 더 중요한 응용 분야—예를 들어 물, 경질 탄화수소, 강력한 산화제—에서 기본 선택 재료가 된다. 그러나 낮은 열 전도율과 열팽창계수(CTE)가 더 단단한 대향면(예: 실리콘 카바이드)과 불일치함에 따라, 특히 시동 시 열 변화 과정에서 비균일한 하중 분포가 유발될 수 있으므로 정밀한 간섭 조합(fit)과 제어된 온도 상승 프로토콜이 필요하다.

탄소/실리콘 카바이드 조합은 일반 용도 펌프에서 가장 널리 채택된 씰 재료 조합으로, 비용, 내구성, 신뢰성 사이의 균형을 이룬다. 그러나 광산 배수나 부식성 강한 화학물질 이송과 같은 엄격한 환경에서는 경도, 열팽창계수(CTE), 열 전도율, 부식 저항 등 여러 특성을 전체 공정 조건에 따라 종합적으로 평가해야만 최적의 재료 조합을 도출할 수 있다.

엘라스토머 및 폴리머: FKM, EPDM, FFPM, PTFE 변형 — 화학적 호환성 차트 및 실사용 환경에서의 고장 유발 요인

보조 밀봉재—오링, 개스킷, 벨로우스—는 열 사이클, 압력 변동, 화학적 노출 조건 하에서도 밀봉력을 유지하기 위해 엘라스토머 또는 폴리머의 탄성 복원 능력에 의존한다. 이들 부품의 고장은 일반적으로 불일치 현상이 발생했음을 나타내는 첫 번째 가시적 징후이지만, 근본 원인은 거의 단일 요인으로 설명되지 않는다.

FKM(비톤®)은 탄화수소, 지방족/방향족 용매 및 230°C까지의 강산에 대해 뛰어난 내구성을 제공하지만, 가수분해로 인해 고온의 물, 증기 또는 글리콜 기반 브레이크 유체에는 급속히 열화된다. EPDM은 물, 증기 및 희석된 알칼리에 대한 저항성이 뛰어나지만, 극미량의 탄화수소 증기에도 노출 시 몇 시간 이내에 팽윤되어 인장 강도를 상실하며, 이는 오염수 부스터 펌프에서 부적절하게 사양이 정해진 경우 자주 발생하는 축 방향 고착 및 접촉면 마모의 주요 원인이다. FFPM(예: 칼레즈®, 케무라즈®)은 거의 보편적인 화학 저항성과 325°C까지의 열 안정성을 제공하므로, 염소화 용매 이송 또는 농축 황산 서비스와 같은 고가치·고위험 응용 분야에 사용될 수 있다. PTFE 변형체는 최고 수준의 화학 불활성 및 낮은 마찰 계수를 제공하지만 고유의 탄성은 없으며, 스테인리스강 스프링으로 보강하거나 엘라스토머 재킷으로 완전히 피복되지 않으면 압력 하에서 압출된다.

실제 현장에서의 고장은 정적 침지 데이터보다는 동적 운전 조건에서 비롯되는 경우가 더 많습니다. 예를 들어, 세정 사이클 중 일시적인 화학물질 노출, 압축 영구변형을 가속화하는 열 순환, 또는 익스터션 갭 한계를 초과하는 압력 급증 등이 그러합니다. 실런드는 자일렌에 72시간 침지 시험을 통과하더라도, 주기적인 가열 및 진동 하에서는 며칠 이내에 고장이 날 수 있습니다. 따라서 엔지니어는 공급업체에서 제공하는 호환성 차트를 반드시 참조해야 합니다. 맥락 속에서 —단순히 주요 공정 유체뿐만 아니라, 플러시 매체, 배리어 유체, 세정제, 그리고 비정상 작동 조건까지도 상호 교차 검토하여 반복 고장을 방지하고 계획 외 배출을 막아야 합니다.

산업별 기계식 실런드 구성 및 표준

기계식 실은 일반적인 성능 지표가 아니라 산업별 위험 프로파일에 따라 설계됩니다. 석유 및 가스 분야에서는 API 682가 사실상의 글로벌 표준으로 자리 잡고 있으며, 이 표준은 실 유형(배치 방식 1, 2, 3), 적격성 시험, 재료 승인, 탄화수소 서비스용 보조 시스템 요구사항을 정의합니다. 이 엄격한 프레임워크는 고압, 고온, 가연성 환경에서의 신뢰성을 보장하며, 실 누출 감시 기능, 배리어 유체 시스템, 내화 구조 등과 같은 요건을 의무화합니다.

화학 공정 분야는 API 682와 밀접하게 연계되지만, 확장된 재료 호환성을 강조하며, 이는 ISO 21049(즉, API 682의 국제적 채택 버전)에 반영되어 있습니다. 여기서 실 사양은 일반적으로 향상된 부식 여유량, 이중상 배리어 유체, FFPM 또는 PTFE 기반 보조 실을 포함하며, 중간 압력 조건에서도 이러한 요건이 적용됩니다. 이는 화학적 공격이 종종 은밀하고 절대 용납될 수 없기 때문입니다.

수처리 및 폐수 처리 분야의 응용은 규정 기반 표준이 아니라 제조사별 또는 ANSI/HI 가이드라인을 따릅니다. 설계 시에는 정비 용이성, 모래 입자 및 바이오필름에 대한 내성, 그리고 비용 효율적인 재료 사용을 우선시하며, 흔히 탄소/탄화규소(C/SiC) 마찰면과 EPDM 또는 FKM 엘라스토머를 사용합니다. 제약 및 식품 등급 용도에서는 FDA 21 CFR 177.2430 및 USP Class VI 적합성이 모든 접촉 부위 폴리머에 적용되며, 추출물 시험 및 무독성·비침출성 배합을 요구하므로, 종종 PTFE 캡슐형 O-링과 전해 연마 스테인리스 하드웨어가 사용됩니다.

적절한 실링재를 선택한다는 것은 부품 번호에서 시작하는 것이 아니라, 적용되는 규격(표준)에서부터 출발해야 함을 의미합니다. 또한 균형비부터 엘라스토머 등급에 이르기까지 모든 설계 결정이 그 기능적 및 규제적 목적을 충족하는지 반드시 검증해야 합니다.

자주 묻는 질문

기계식 실링 설계에 영향을 주는 주요 요인은 무엇입니까?
기계식 실의 설계는 유체 특성(윤활성, 증기압, 휘발성), 공정 온도, 압력 및 재료 호환성에 영향을 받습니다. 각 요인은 사용 조건 하에서 치수 안정성, 화학적 내성 및 기능적 성능을 보장하기 위해 평가되어야 합니다.

기계식 실에서 재료 선택이 중요한 이유는 무엇인가요?
재료 선택은 기계식 실이 특정 운전 조건 하에서 적절히 작동하도록 보장하기 때문에 매우 중요합니다. 예를 들어, 실리콘카바이드(SiC)는 뛰어난 열 전도성과 경도를 제공하며, 텅스텐카바이드(WC)는 인성 면에서 우수하고, 탄소(C)는 화학적으로 공격적인 매체 또는 자체 윤활 조건에서 뛰어난 성능을 발휘합니다.

기계식 실에서 엘라스토머 사용 시 일반적인 문제는 무엇인가요?
엘라스토머는 화학적 불호환성, 열적 노화, 압력에 의한 압출 등 여러 문제에 직면합니다. 탄화수소 계열 유체에는 FKM, 수성 매체에는 EPDM과 같은 적절한 엘라스토머를 선택하는 것이 조기 파손을 방지하기 위해 매우 중요합니다.

석유 및 가스 산업에서 기계식 씰을 규제하는 표준은 무엇인가요?
석유 및 가스 산업은 고압 및 고온 탄화수소 환경에서 기계식 씰의 설계 유형, 재료 요구 사항, 그리고 적격성 시험을 규정하는 글로벌 표준인 API 682를 준수합니다.

휘발성 유체에 대해 이중 씰이 필요한 이유는 무엇인가요?
휘발성 유체의 경우, 계면에서 상변화가 발생하는 것을 방지하기 위해 이중 씰이 필수적입니다. 상변화는 치명적인 증기 잠금 현상, 씰 표면 분리 및 씰 고장을 유발할 수 있습니다.
