광업, 폐수 처리 및 고농도 고형물 시스템을 위한 슬러리 실링 솔루션

마모성 산업 응용 분야에서 슬러리 실의 핵심적 역할

고함량 고체 환경에서 침식-부식이 실의 무결성을 어떻게 저해하는가

고함량 고체 공정 유체 흐름에서는 침식-부식 — 즉, 마모성 입자와 화학적으로 공격적인 매체가 복합적으로 작용하여 발생하는 열화 현상 — 이 회전식 실의 주요 파손 메커니즘이다. 실리카, 광석 미분 또는 광물 모래와 같은 경질 고체는 작동 중 실 표면을 미세하게 긁어내며, 안정적인 유수력 유막을 유지하기 위해 요구되는 초정밀 평탄도(<0.5 µm)를 해친다. 일단 이러한 평탄도가 손상되면, 돌기 간 접촉이 증가하여 마찰열이 상승하고, 이로 인해 재료 손실이 가속화되며 누출 경로가 확대된다. 광산 꼬리광물 처리 펌프(고체 함량 25–30%)의 경우, 마모율이 깨끗한 물에서의 운전 조건에 비해 10–20배 높아질 수 있다. 텅스텐 카바이드 또는 반응 결합 실리콘 카바이드와 같이 초경질이면서 부식 저항성이 뛰어난 실 표면 재료를 사용하지 않으면, 실 수명은 수개월에서 수주로 급격히 단축될 수 있다.

슬러리 실링 고장의 결과: 누출, 샤프트 손상 및 가동 중단

슬러리 실링 고장은 즉각적인 제품 누출을 유발하여 환경 보고 의무를 촉발하고, 잠재적 규제 제재를 초래합니다. 더 심각한 문제는 마모성 유체가 누출되어 샤프트를 따라 이동하면서 샤프트 슬리브를 급속히 침식시키고, 극심한 경우에는 샤프트 자체까지 손상시킨다는 점입니다. 흠집이 난 샤프트를 수리하는 데는 일반적으로 48~72시간의 계획 외 가동 중단 시간과 기계 가공 및 부품 교체 비용으로 수만 달러가 소요됩니다. 또한 실링을 우회한 고형물이 베어링 하우징 내부로 침투하여 베어링의 조기 파손을 유발하고, 극단적인 경우 로터 고착까지 초래할 수 있습니다. 중공업 전반에서 슬러리 관련 실링 고장은 전체 정비 이벤트의 30~40%를 차지합니다. 기계적 씰 구리 농축 공정장에서 한 대의 탈수 펌프가 가동을 멈추면, 생산 손실 1시간당 약 5,000달러의 기회비용이 발생하므로, 실링 신뢰성이 공정 수익성에 직접적으로 미치는 영향을 명확히 보여줍니다.

광산 운영에서 슬러리 실 성능 최적화

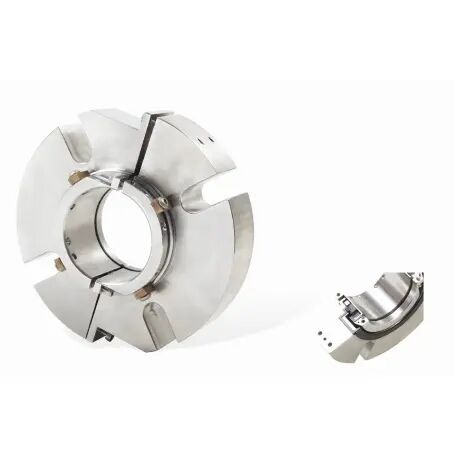

사례 증거: 구리 광석 탈수 공정에 적용된 이중 카트리지 슬러리 실(고체 함량 42%, 칠레)

칠레의 한 구리 농축공장은 고체 함량 42%의 밀도 높은 광석 슬러리를 처리하기 위해 텅스텐 카바이드 접촉면과 통합형 2차 차단 장치를 갖춘 이중 카트리지 슬러리 실을 도입하였다. 이 설계는 중복된 밀봉 층과 경화된 접촉 표면을 통해 마모성 입자의 유입을 방지한다. pH 변동 및 실리카 농도가 85,000 ppm을 초과하는 환경에서도 14개월간 연속 운전을 수행하였으나, 단 한 건의 실 고장도 발생하지 않았다. 특히 이 시스템은 공정 누출을 완전히 차단하였다. 및 축 긁힘 현상도 방지하여, 중성 수보다 부식 속도가 3배 빠른 산성 광물 슬러리 환경에서 매우 중요한 이점을 제공하였다(NACE 기준).

정량화된 신뢰성 향상: 실 교체 빈도 68% 감소

공학적으로 설계된 슬러리 실을 도입함으로써 실 교체 빈도가 68% 감소하였으며, 이는 다음 세 가지 상호 의존적인 개선 요소에 기인한다:

• 시안화물이 함유된 환경에서 화학적 팽윤에 저항하도록 제형화된 엘라스토머
• 열 사이클링 조건 하에서도 0.5 마이크론 이하의 평탄도를 유지하는 정밀 가공된 시일 표면
• 시일 챔버 내 입자 축적을 능동적으로 방지하는 고급 플러시 시스템

이러한 신뢰성 향상으로 인해 연간 가동 중단 시간이 300시간 감소했으며, 회복된 생산 가치는 약 74만 달러에 달해, 특수 설계된 슬러리 시일이 고고형분 응용 분야에서 유지보수 경제성을 어떻게 혁신하는지를 보여준다.

도시 및 산업 폐수 처리 시스템을 위한 슬러리 시일 맞춤화

고농도 고형분을 함유한 유입수를 처리하는 폐수 처리장 및 산업 시설은 전문적인 시일 솔루션을 필요로 한다. 일반 기계식 시일은 섬유성 잔류물과 모래 입자에 노출될 경우 급속히 열화되어 빈번한 고장과 비용이 많이 드는 운영 중단을 초래한다.

섬유성 및 모래가 많은 유입수를 위한 설계 적응: 플러시 전략 및 시일 표면 형상

이러한 문제를 완화하기 위해 두 가지 핵심 공학적 개선 방안이 적용된다: 외부 플러시 시스템과 최적화된 실링면 기하학 구조이다. API Plan 32은 공정 유체의 압력을 상회하는 압력으로 깨끗하고 호환성 있는 액체를 주입함으로써 실링 인터페이스 근처의 고형물을 씻어내고 펌프 챔버로 다시 유도하는 방식으로 널리 채택되고 있다. 이 방식의 유량 및 압력은 공정 유체의 희석 또는 열 충격을 방지하도록 정밀하게 조정된다. 실링면 측에서는 탄탈럼 카바이드(tungsten carbide) 또는 반응 결합 실리콘 카바이드(reaction-bonded silicon carbide)와 같은 초경질 재료로 제작된 보다 넓은 실링면을 사용하여 마모를 보다 균일하게 분산시킨다. 일부 설계에서는 유동역학적 양력 필름(hydrodynamic lift film)을 생성하기 위해 실링면 표면에 미세한 텍스처나 홈을 가공하기도 하며, 이를 통해 연마성 입자와의 직접 접촉을 최소화한다. 고함량의 모래/잔류물이 포함된 응용 분야에서는 견고한 플러시 시스템과 결합된 스플릿 실(seal) 구조가 전체 펌프 분해 없이 신속한 교체를 가능하게 하여 정비 시간을 크게 단축시킨다. 이러한 개선 방안들은 종합적으로 표준 설계 대비 실링 수명을 여러 배 연장시킨다.

고농도 고체 운반 슬러리 실링을 위한 재료 및 구성 선택

비교 분석: 텅스텐 카바이드, 실리콘 카바이드, 열가소성 복합재료

연마성 고형물 농도가 50%를 초과하는 시스템에서는 재료 선택이 슬러리 실링의 내구성을 결정합니다. 탄화텅스텐은 뛰어난 마모 저항성을 제공하지만 충격에 대한 내성이 낮아, 25mm 크기의 암석 조각을 만나는 슬러리 펌프에는 치명적인 단점이 됩니다. 탄화규소는 이와 유사한 경도를 가지면서도 우수한 내식성을 제공하므로 산성 광산 슬러리에 이상적이지만, 열충격에는 여전히 취약합니다. 열가소성 복합재료 — 예: PEEK 강화 폴리머 — 는 압력 변동이 잦은 환경에서 뛰어난 충격 흡수 능력을 제공하며, 탄성 변형을 통해 다소 낮은 마모 저항성을 보완합니다. 현장 데이터에 따르면, 카바이드 코팅 실링은 연속 고마모 조건에서 표준 엘라스토머 실링보다 3~5배 긴 수명을 제공하며, 복합재 기반 설계는 자주 정·재가 동작하는 시스템에서 계획 외 정지 시간을 40% 감소시킵니다.

자주 묻는 질문

슬러리 실링은 무엇에 사용되나요?

슬러리 실링은 고고형물 함량 매체를 처리하도록 설계된 펌프 및 회전 장비의 핵심 구성 요소로, 누출, 침식 및 작동 실패로부터 보호합니다.

슬러리 실링에 가장 적합한 재료는 무엇인가요?

탄탈럼 카바이드 및 실리콘 카바이드와 같은 초경질 재료는 뛰어난 마모 저항성과 부식 저항성 덕분에 이상적입니다. 압력 변동이 잦은 시스템에는 열가소성 복합재료가 권장됩니다.

슬러리 실링 성능을 어떻게 최적화할 수 있나요?

주요 최적화 방안으로는 중복 실링 층 적용, 경화된 접촉 표면, 외부 플러시 시스템, 그리고 유수력 상승 필름을 유지하기 위한 정밀 가공된 실링 면이 있습니다.

왜 슬러리 실링이 고장나는가요?

고장의 주요 원인은 연마성 입자와 화학적으로 공격적인 유체로 인한 침식-부식으로, 이로 인해 실링 면의 기하학적 형상이 손상되고 누출 경로가 생성됩니다.
