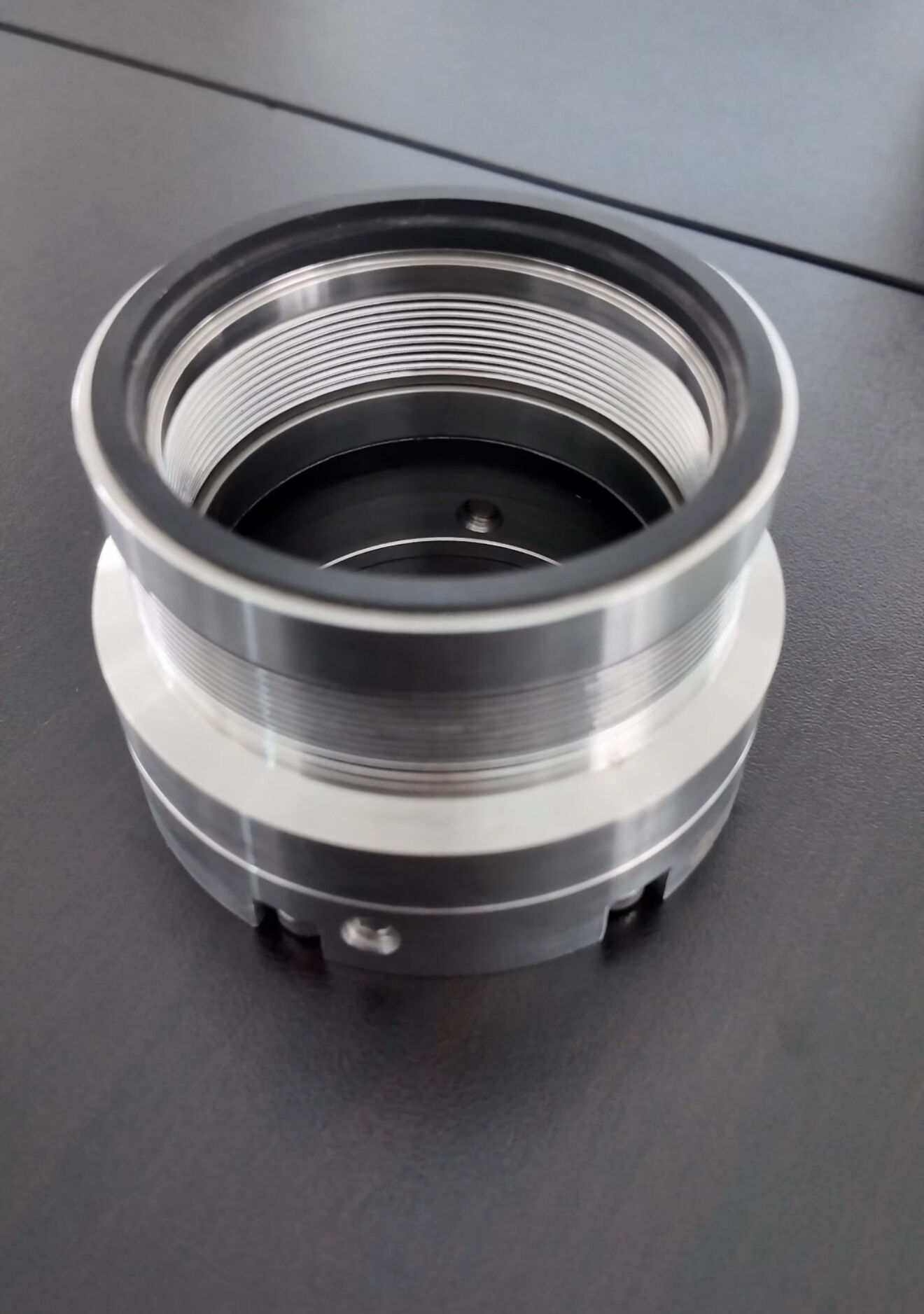

Quand devez-vous remplacer les joints mécaniques usés des pompes ?

Dans tout système entraîné par pompe, le joint Mécanique est l’un des composants les plus critiques en termes de performance que vous rencontrerez. jointures mécaniques sont chargés d’empêcher les fuites de fluide entre l’arbre tournant et le carter fixe de la pompe, et lorsqu’ils commencent à présenter des défaillances, les conséquences peuvent aller de simples gouttes à un arrêt catastrophique du système. Savoir précisément quand remplacer les joints mécaniques usés ne consiste pas simplement à attendre qu’un élément cède — cela exige une démarche proactive et éclairée, fondée sur l’observation opérationnelle et le jugement technique.

Le moment choisi pour remplacer les joints mécaniques est une décision qui a un impact direct sur la disponibilité des équipements, les coûts de maintenance, la qualité des produits et la sécurité du personnel. Les remplacer trop tard risque de provoquer des arrêts imprévus et des dommages matériels ; les remplacer trop tôt entraîne un gaspillage des budgets et des ressources humaines. Cet article fournit un guide clair et structuré destiné à aider les ingénieurs en maintenance, les responsables d’installations et les équipes achats à identifier les signaux clés, les conditions et les points de décision indiquant qu’il est temps de remplacer les joints mécaniques usés des pompes.

Comprendre le rôle des joints mécaniques dans les systèmes de pompage

Ce que font réellement les joints mécaniques

Les joints mécaniques créent une barrière dynamique entre l’arbre tournant d’une pompe et son carter fixe. Cette barrière doit résister à des pressions, des températures et des expositions chimiques variables — parfois simultanément. Les deux faces principales d’un joint mécanique, l’une fixe et l’autre tournante, sont rectifiées avec une précision extrême et maintenues en contact par une combinaison de force de rappel des ressorts et de pression du système.

Au fil du temps, ces faces d’étanchéité subissent une usure induite par le frottement, des cycles thermiques et une dégradation chimique. Le mince film fluide qui lubrifie les faces se détériore progressivement, et les matériaux perdent leur précision dimensionnelle. Comprendre ce mécanisme de dégradation constitue la première étape pour déterminer quand les joints mécaniques doivent être remplacés plutôt que simplement surveillés.

Le type de fluide pompé influe également considérablement sur la vitesse à laquelle les joints mécaniques se dégradent. Les boues abrasives, les fluides à haute température et les liquides chimiquement agressifs réduisent nettement la durée de vie des joints par rapport à l’eau propre ou à des fluides de procédé peu corrosifs. Ce contexte détermine les intervalles d’inspection appropriés ainsi que les seuils de remplacement pour votre application spécifique.

Comment l’usure s’accumule au fil du temps

L'usure des joints mécaniques est rarement soudaine. Elle s'accumule progressivement sous l'effet d'une combinaison de frottement mécanique, d'expansion et de contraction thermiques, ainsi que d'attaques chimiques sur les élastomères et les matériaux des faces de joint. Chaque cycle de fonctionnement — démarrage, arrêt et variation du procédé — ajoute une petite quantité de contrainte et d'usure à l'ensemble du joint mécanique.

Les joints secondaires, tels que les joints toriques et les soufflets, sont particulièrement vulnérables à la dégradation thermique et chimique. Lorsque ces composants durcissent, se fissurent ou gonflent, l'étanchéité globale de l'ensemble est compromise, même si les faces primaires paraissent encore intactes. Une décision complète de remplacement doit tenir compte de l'état de tous les composants de l'ensemble du joint mécanique, et pas uniquement des faces visibles.

Les composants à ressort et les mécanismes d’entraînement des joints mécaniques subissent également une fatigue au cours de périodes d’utilisation prolongées. Un ressort affaibli réduit la force de fermeture exercée sur les faces du joint, ce qui entraîne une augmentation des fuites, même avant l’apparition de dommages d’usure visibles. C’est pourquoi l’âge et le nombre d’heures de fonctionnement comptent autant que l’état physique lors de l’évaluation du moment opportun pour remplacer le joint.

Principaux signes avant-coureurs indiquant qu’un joint mécanique doit être remplacé

Fuites visibles et mesurables

L’indicateur le plus direct qu’un joint mécanique nécessite un remplacement est la présence d’une fuite externe au niveau de la boîte à garniture de la pompe. Bien qu’une faible quantité de fuite — souvent qualifiée de « suintement » — puisse être tolérée dans certains types de joints, toute goutte visible ou tout écoulement continu de fluide du procédé signale que les faces du joint ou les éléments d’étanchéité secondaires se sont dégradés au-delà des limites acceptables.

Dans les environnements industriels, les seuils de fuite acceptables sont souvent définis par les normes applicables aux équipements et par la réglementation environnementale. Lorsque les joints mécaniques d’une pompe dépassent ces seuils, il convient de commencer immédiatement à planifier leur remplacement. Reporter cette intervention accroît le risque de contamination des fluides, de non-conformité environnementale et de corrosion structurelle autour du carter de la pompe et de sa plaque de base.

Les fuites intermittentes — c’est-à-dire celles qui apparaissent au démarrage ou à l’arrêt, mais pas en régime permanent — constituent également un signe d’alerte critique. Ce comportement indique que les joints mécaniques ne sont plus capables de supporter les variations thermiques ou les fluctuations de pression, ce qui signifie que le joint fonctionne à la fin de sa durée de vie utile et que son remplacement doit être programmé sans délai.

Bruit anormal, chaleur excessive et vibrations

Les joints mécaniques usés génèrent souvent des symptômes secondaires détectables sans inspection visuelle directe. Des bruits inhabituels de sifflement ou de grincement provenant de la zone de l’arbre de la pompe peuvent indiquer que les faces du joint fonctionnent à sec — c’est-à-dire que le film lubrifiant s’est dégradé et que les faces sont en contact métallique direct. Cette situation provoque une usure accélérée et peut détruire les faces du joint en un très court laps de temps de fonctionnement.

Une température élevée dans la zone de la garniture d’étanchéité constitue un autre indicateur fort. Bien qu’une certaine génération de chaleur soit normale, des températures excessives suggèrent un frottement accru dû à des joints mécaniques usés ou mal alignés. Si la zone de la garniture d’étanchéité est nettement plus chaude que le carter de la pompe pendant le fonctionnement normal, une inspection, voire un remplacement, s’impose.

Les anomalies de vibration détectées à l’aide d’équipements de surveillance des vibrations peuvent également indiquer des problèmes liés aux joints d’étanchéité. Lorsque les joints mécaniques s’usent de façon inégale ou lorsque le désalignement de l’arbre provoque une charge inégale sur les faces, la signature vibratoire résultante diffère souvent de la référence vibratoire de la pompe. Corréler les données vibratoires avec d’autres indicateurs de l’état du joint permet d’obtenir une vision plus complète du moment où le remplacement est réellement nécessaire.

Décisions de remplacement fondées sur le calendrier et le cycle de vie

Utilisation des heures de fonctionnement comme déclencheur de remplacement

De nombreuses installations industrielles établissent des calendriers de remplacement préventif des joints mécaniques en fonction des heures de fonctionnement, plutôt que d’attendre l’apparition de symptômes de défaillance. Cette approche est particulièrement utile dans les applications critiques où les arrêts imprévus sont extrêmement coûteux ou lorsque le fluide pompé est dangereux. Les intervalles de service typiques pour les joints mécaniques varient fortement selon l’application, allant de plusieurs milliers à plusieurs dizaines de milliers d’heures de fonctionnement.

L'établissement d'un intervalle de service fiable nécessite des historiques d'entretien, une compréhension de l'environnement de fonctionnement et les recommandations du fabricant de joints mécaniques ou de la documentation technique. Une fois qu’un intervalle de remplacement cohérent a été déterminé pour une pompe et une application données, la procédure de remplacement planifié pendant les fenêtres d’entretien prévues constitue la stratégie la plus rentable pour gérer les joints mécaniques au sein d’une installation.

Le suivi des heures de fonctionnement doit également tenir compte de la sévérité du service. Les pompes manipulant des milieux abrasifs ou fonctionnant dans des cycles fréquents de démarrage-arrêt nécessiteront un remplacement plus fréquent des joints mécaniques que celles fonctionnant en continu avec des fluides propres et à basse température. Les intervalles de remplacement ajustés en fonction de la sévérité sont plus précis que les recommandations génériques du fabricant appliquées de façon universelle.

Inspection pendant les fenêtres d’entretien planifiées

Les périodes d'arrêt planifiées constituent l'occasion idéale pour inspecter et remplacer les joints mécaniques, même avant que des symptômes de défaillance ne deviennent évidents. Pendant ces fenêtres d'intervention, les équipes de maintenance doivent démonter la garniture du joint, mesurer l'usure des faces, vérifier l'état des élastomères et contrôler la tension des ressorts. Si un composant quelconque présente une usure supérieure aux tolérances spécifiées par le fabricant, son remplacement s'impose, qu'une fuite se soit ou non produite.

Une pratique courante dans les installations bien gérées consiste à remplacer systématiquement les joints mécaniques lors de toute révision majeure d'une pompe, quelle que soit leur apparence. Le coût des nouveaux joints mécaniques est presque toujours nettement inférieur au coût de la main-d'œuvre requis pour une deuxième démontage, si le joint d'origine venait à céder peu après la remise en service de la pompe. Cette logique du « tant qu’on y est » s’applique particulièrement bien aux installations de pompes difficiles d’accès.

La documentation photographique des joints mécaniques usés retirés lors des inspections constitue une référence précieuse pour les décisions de remplacement futures. Au fil du temps, une bibliothèque d’images d’état permet aux équipes de maintenance de prédire plus précisément les taux d’usure et d’ajuster finement les intervalles de remplacement pour chaque pompe de l’installation. Cette démarche d’amélioration continue réduit à la fois les coûts liés aux remplacements prématurés et le risque de pannes imprévues.

Déclencheurs opérationnels et procéduraux accélérant l’usure

Changements des conditions de procédé

Même si les joints mécaniques ont été récemment installés et ne présentent pas encore d’usure évidente, des changements importants des conditions de procédé peuvent considérablement réduire leur durée de vie restante. Le passage à un fluide plus corrosif, une augmentation de la température de fonctionnement ou une modification de la pression du système peut rendre un joint, autrement adéquat, presque immédiatement inadapté. Dès qu’un changement significatif affecte les conditions de procédé, le calendrier de remplacement des joints mécaniques existants doit être réévalué.

La compatibilité chimique est particulièrement importante. Les élastomères et les matériaux des faces d’étanchéité sélectionnés pour un type de fluide donné peuvent ne pas fonctionner correctement avec un autre fluide. Si votre procédé implique désormais un fluide qui attaque les matériaux d’origine de l’étanchéité, les joints mécaniques doivent être remplacés sans délai — et, de préférence, par une configuration de matériaux spécifiquement adaptée aux nouvelles conditions de service.

Les cycles de pression et les conditions de « blocage » (fonctionnement à débit nul) sont également des facteurs accélérateurs importants de l’usure des joints mécaniques. Les pompes qui fonctionnent fréquemment contre des vannes fermées ou qui subissent des pics de pression soudains exercent des charges dynamiques inhabituellement élevées sur l’ensemble d’étanchéité. Dans de telles applications, des inspections et des remplacements plus fréquents sont nécessaires afin de maintenir l’intégrité de l’étanchéité et de protéger la pompe.

Opérations de maintenance de la pompe nécessitant le remplacement des joints mécaniques

Certains événements d'entretien des pompes doivent déclencher automatiquement le remplacement des joints mécaniques, indépendamment de l’état apparent du joint. Le remplacement de l’arbre, le remplacement des roulements, le remplacement de la roue ou tout travail impliquant le retrait complet de l’arbre exigent le démontage du joint. La réinstallation d’un joint usagé après un retrait complet de l’arbre introduit des risques d’alignement et peut compromettre la capacité du joint à s’ancrer correctement, ce qui rend le remplacement l’option comportant le moindre risque.

De même, si une pompe est restée à l’arrêt pendant une période prolongée — notamment dans un environnement humide ou chimiquement agressif — les composants élastomères des joints mécaniques peuvent s’être fortement dégradés, même en l’absence d’heures de fonctionnement accumulées. Des phénomènes tels que l’attaque chimique statique, la déformation permanente par compression (« compression set ») et la corrosion superficielle des faces de joint peuvent tous survenir pendant le stockage ou les périodes d’inactivité. Avant de remettre en service une pompe ayant longtemps été à l’arrêt, il est prudent d’inspecter les joints mécaniques et, le cas échéant, de les remplacer.

Après tout événement impliquant de la cavitation, un choc thermique ou une surpression hydraulique, les joints mécaniques de la pompe doivent être immédiatement inspectés. Ces événements anormaux exercent des charges transitoires extrêmes sur l’ensemble du joint et peuvent provoquer des dommages internes non immédiatement visibles, mais qui entraîneront une défaillance prématurée en un court laps de temps de fonctionnement.

Prendre la décision de remplacement en toute confiance

Équilibrer le coût et le risque

La décision de remplacer les joints mécaniques repose sur un calcul simple coût-contre-risque. D’un côté figurent le coût des pièces de rechange, celui de la main-d’œuvre et celui de l’arrêt planifié. De l’autre côté figure le coût lié au risque de défaillance du joint — arrêt non planifié, dommages éventuels à la pompe, contamination du procédé, responsabilité environnementale et risques pour la sécurité du personnel. Dans la plupart des applications industrielles, le coût lié au risque dépasse largement le coût de remplacement, ce qui rend le remplacement préventif le choix économiquement rationnel.

Pour les pompes critiques fonctionnant en continu, la prime de risque est encore plus élevée. Une seule coupure imprévue causée par une défaillance des joints mécaniques peut coûter plusieurs ordres de grandeur plus cher qu’un approvisionnement annuel complet de joints de rechange. Cette réalité justifie des stratégies préventives agressives de remplacement, plutôt que des approches fondées sur la « mise en service jusqu’à la panne » pour les applications à conséquences importantes.

Les équipes achats et les planificateurs de maintenance doivent collaborer afin de garantir que les joints mécaniques de rechange soient stockés comme pièces de rechange critiques pour toutes les pompes essentielles. Les délais d’approvisionnement pour des configurations spécialisées de joints peuvent être très longs, et attendre la livraison après le début d’une défaillance entraîne des temps d’arrêt prolongés. Le maintien d’un stock stratégique de joints mécaniques élimine cette vulnérabilité et permet de prendre rapidement et en toute confiance des décisions de remplacement.

Documentation et amélioration continue

Chaque remplacement des joints mécaniques doit être accompagné d'une documentation exhaustive : l'état du joint au moment du démontage, les heures de fonctionnement accumulées, les conditions de procédé inhabituelles rencontrées et la configuration du joint installée en remplacement. Ces données, accumulées dans le temps, constituent une ressource prédictive puissante qui améliore la précision des décisions futures de remplacement et réduit la fréquence des remplacements prématurés ou tardifs.

L'analyse de la cause première des joints mécaniques ayant échoué prématurément est tout aussi importante. Si les joints échouent bien avant leur durée de service attendue, la cause première n'est souvent pas le joint lui-même, mais plutôt un problème au niveau du système : un mauvais alignement, un fluide de rinçage insuffisant, un choix inadéquat du joint ou une pratique d'installation défectueuse. La résolution de ces causes premières permet d'améliorer de façon nettement plus marquée la durée de vie des joints que le simple remplacement programmé du joint.

Une culture de gestion proactive des joints mécaniques — où le moment du remplacement est déterminé par des données, des observations et des calendriers planifiés plutôt que par une réponse d'urgence — permet systématiquement de réduire les coûts totaux de maintenance, d’augmenter la disponibilité des pompes et d’améliorer la fiabilité des procédés. Le remplacement des joints mécaniques n’est pas une simple tâche réactive ; il s’agit d’une discipline stratégique de maintenance qui génère des bénéfices sur l’ensemble de l’installation.

FAQ

À quelle fréquence faut-il remplacer les joints mécaniques sur les pompes industrielles standard ?

Les intervalles de remplacement des joints mécaniques varient considérablement selon l’application, mais de nombreuses pompes industrielles standard fonctionnant en service modéré sont entretenues tous les 8 000 à 20 000 heures de fonctionnement. Dans les conditions de service sévères — milieux abrasifs, températures élevées ou produits chimiques agressifs — des intervalles nettement plus courts sont généralement requis. Consultez toujours les spécifications du fabricant du joint mécanique et suivez vos propres données historiques de défaillance afin d’établir des intervalles précis pour chaque pompe.

Les joints mécaniques peuvent-ils être réparés plutôt que remplacés ?

Dans la plupart des cas, les joints mécaniques usés doivent être entièrement remplacés plutôt que réparés. Bien qu’il soit parfois possible de rectifier à nouveau les faces d’étanchéité ou de remplacer individuellement les élastomères, le coût de la main-d’œuvre qualifiée nécessaire à la réparation est généralement comparable, voire supérieur, à celui d’un nouvel ensemble de joint mécanique. En outre, les joints mécaniques partiellement réparés offrent rarement des performances et une fiabilité équivalentes à celles d’un joint neuf, fini en usine, ce qui introduit un risque inutile dans le système.

Que se passe-t-il si les joints mécaniques usés ne sont pas remplacés à temps ?

Le report du remplacement des joints mécaniques usés peut entraîner une augmentation des fuites, une contamination du fluide pompé, des dommages au palier et à l’arbre de la pompe dus à la pénétration du fluide, et, en fin de compte, une défaillance catastrophique de la pompe. Dans les applications impliquant des fluides dangereux ou toxiques, un joint défectueux crée également de graves risques environnementaux et pour la sécurité. Le coût et les conséquences liés au fonctionnement de joints mécaniques défectueux dépassent presque toujours largement ceux d’un remplacement effectué en temps utile.

Le type de pompe influence-t-il la vitesse à laquelle les joints mécaniques s’usent ?

Oui, le type de pompe joue un rôle important dans le taux d’usure des joints mécaniques. Les pompes centrifuges offrent généralement des conditions de joint plus stables que les pompes volumétriques, qui peuvent générer des pics de pression plus élevés et des charges plus variables. Les pompes à haute vitesse produisent davantage de chaleur par frottement au niveau des faces du joint, tandis que les pompes immergées verticales peuvent exposer les joints mécaniques à des niveaux d’immersion variables et à une contamination potentielle. Il convient toujours de sélectionner et d’entretenir les joints mécaniques en tenant pleinement compte du type spécifique de pompe et de ses caractéristiques opérationnelles.
