Caractéristiques de la structure:

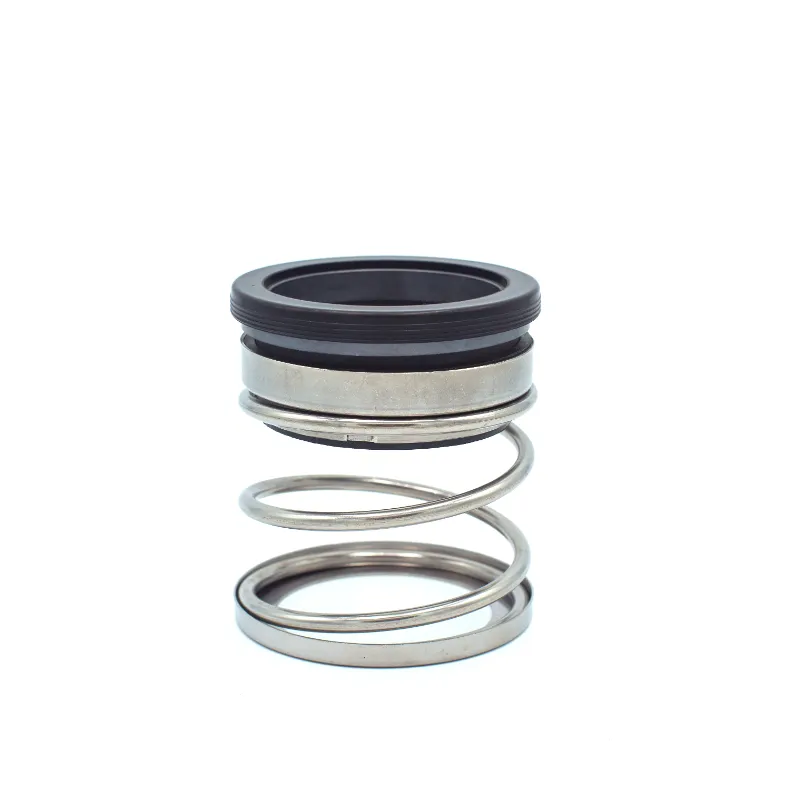

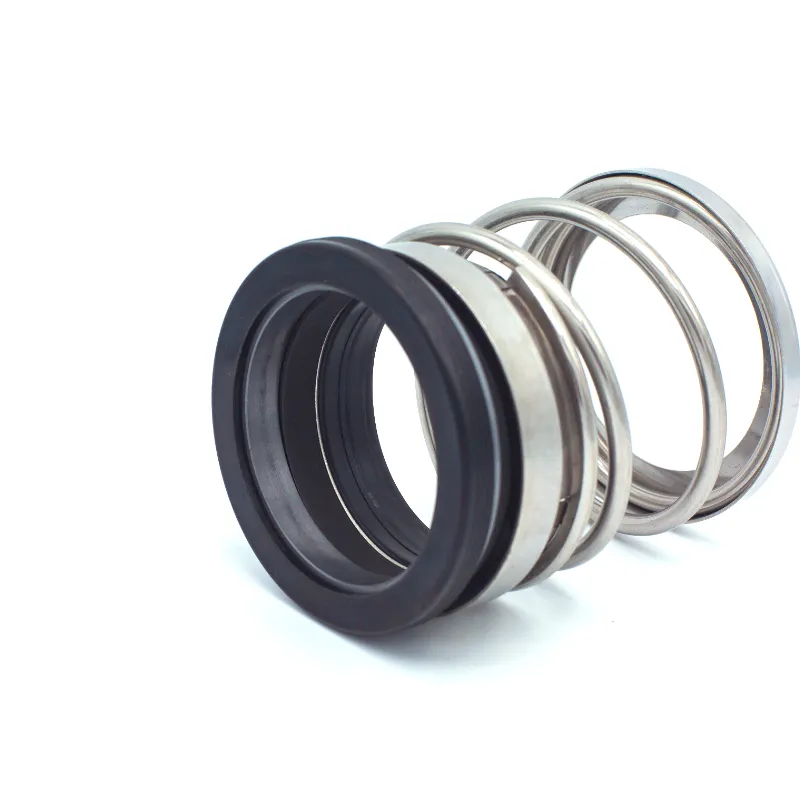

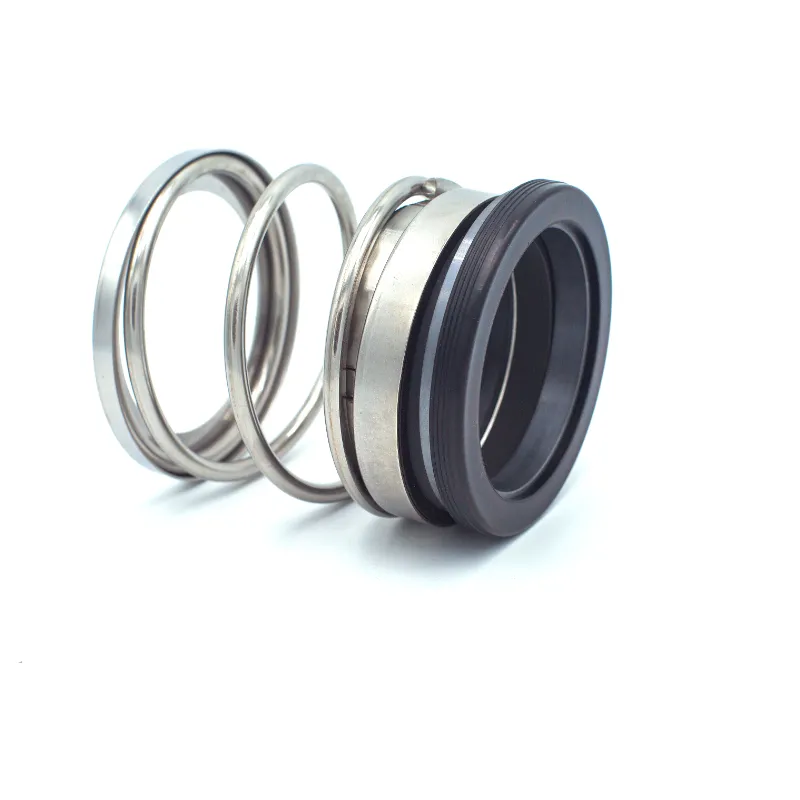

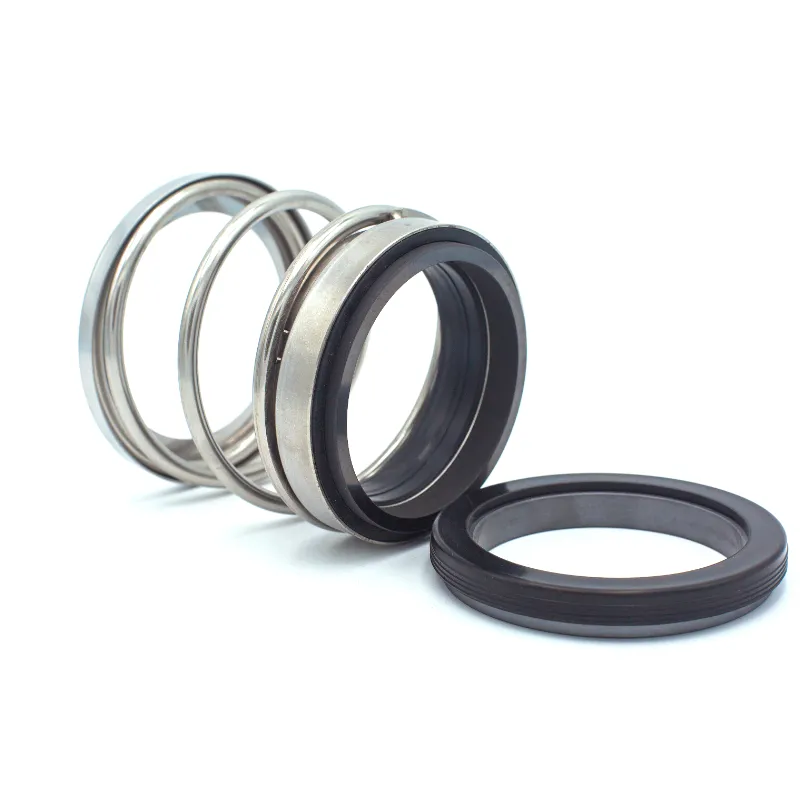

Le sylphe en caoutchouc BIA sur l'étanchéité est une structure d'érection interne dont la transmission de puissance est une rotation coaxiale de l'arbre avec la gaine en caoutchouc et l'anneau mobile au moyen du support de fixation. BIA joint Mécanique est conforme à la norme "DIN24960". Il a une structure simple mais compacte et est adapté aux pompes.
Les sous-matériaux de frottement et les matériaux auxiliaires doivent être choisis selon les conditions de fonctionnement.
Autonomie de fonctionnement:
Fluides : huile, eau et autres liquides peu corrosifs.
Pression : <0.98Mpa
Température : -20°C~150°C
Vitesse linéaire : ≤ 10m/s
| dh6 | d14 | d2 | d3 | d7H7 | L | Lo | L1 | L2 | L3 | |
| 14 | 14 | 22.4 | 17 | 27 | 30 | 18.7 | 9.7 | 5 | 4.5 | 2.5 |
| 16 | 16 | 23 | 18 | 28.5 | 32 | 21 | 12 | 5 | 4.5 | 2.5 |
| 18 | 18 | 25.5 | 21 | 30.5 | 35 | 22.5 | 13 | 7.5 | 6 | 2.5 |
| 20 | 20 | 26 | 24 | 31.8 | 35 | 21 | 11.5 | 8 | 5 | 3 |
| 25 | 25 | 34 | 27 | 39 | 40 | 25.5 | 15 | 8 | 6.5 | 3 |
| 28 | 28 | 36.5 | 30 | 42 | 43 | 25.5 | 15 | 8 | 6.5 | 3 |
| 30 | 30 | 38.5 | 32 | 44 | 45 | 25.5 | 15 | 9 | 7.5 | 3 |
| 32 | 32 | 40 | 34 | 46 | 48 | 33.5 | 21 | 9 | 7.5 | 4.5 |
| 33 | 33 | 40.5 | 35 | 47 | 48 | 33.5 | 21 | 9 | 7.5 | 4.5 |
| 35 | 35 | 42.5 | 37 | 49 | 50 | 33.5 | 21 | 9 | 7.5 | 4.5 |
| 38 | 38 | 46.5 | 40 | 54 | 56 | 33.5 | 21 | 9 | 7.5 | 4.5 |
| 40 | 40 | 48 | 42.5 | 56 | 58 | 33.5 | 21 | 9 | 7.5 | 4.5 |
| 43 | 43 | 51 | 45.5 | 59 | 61 | 36.5 | 24 | 9.5 | 8 | 5.5 |
| 45 | 45 | 52.5 | 47.5 | 61 | 63 | 38 | 24 | 9.5 | 8 | 5.5 |
| 48 | 48 | 55.5 | 50 | 64 | 66 | 38 | 24 | 9.5 | 8 | 5.5 |
| 50 | 50 | 57 | 52.5 | 66 | 70 | 38 | 24 | 9.5 | 8 | 5.5 |
| 53 | 53 | 60 | 55.5 | 69 | 73 | 41 | 26 | 9.5 | 8 | 6 |
| 55 | 55 | 62 | 57.5 | 71 | 75 | 41 | 26 | 9.5 | 8 | 6 |
| 58 | 58 | 68 | 60.5 | 78 | 78 | 42 | 26 | 9.5 | 8 | 6 |
| 60 | 60 | 70 | 62.5 | 80 | 80 | 42 | 26 | 9.5 | 8 | 6 |
| 70 | 70 | 80 | 73 | 90 | 92 | 45 | 28 | 11 | 9.5 | 6.5 |
| 80 | 80 | 90 | 83 | 104 | 104 | 55 | 37 | 12 | 10 | 8 |
| 85 | 85 | 95 | 88 | 108 | 109 | 64.2 | 48 | 12 | 10 | 8 |
| 90 | 90 | 100 | 93 | 113 | 114 | 66.2 | 50P | 12 | 10 | 8 |
A: Nous fournissons des solutions d’étanchéité sur mesure à divers secteurs industriels, notamment :
·Pétrole et gaz
·Raffinage
·Chimie et pétrochimie
· Traitement de l’eau et des eaux usées
· Pharmacie
· Production d’électricité
· Marine
Nos produits sont conçus pour fonctionner de façon fiable dans des environnements exigeants, dans plusieurs secteurs industriels.
A: HQ Seals fournit des solutions d’étanchéité sur mesure, adaptées à vos conditions de travail. Nous fabriquons des joints selon :
· Des plans techniques
· Des échantillons physiques
· Des spécifications particulières en matière de matériaux et de performances
· Des dimensions non standard
Nous entretenons une communication étroite avec les clients afin de garantir que tous les produits finis répondent aux exigences opérationnelles et environnementales.
A: Tout d’abord, identifiez la configuration optimale (joint simple ou double) en fonction du fluide du procédé. Ensuite, vérifiez les paramètres de fonctionnement — pression, température et vitesse de l’arbre — afin de sélectionner le type de joint et les matériaux appropriés. Enfin, confirmez les dimensions d’installation disponibles et choisissez, selon les exigences du client et les normes applicables, un joint à composants ou un joint cartouche. La sélection des joints mécaniques est généralement effectuée par des techniciens qualifiés.
A: Pour les joints mécaniques stockés depuis longtemps : nous pouvons rectifier les bagues tournantes et fixes, remplacer les joints toriques d’étanchéité secondaires, effectuer des essais d’étanchéité à l’air et délivrer le rapport d’essai de pression.
Nous pouvons fournir un service d’assistance sur site pour l’installation. Pour les joints mécaniques défectueux, nous sommes en mesure de fournir des rapports d’analyse de défaillance.
A: Oui, des réparations sont possibles. Selon l’état de détérioration du joint mécanique, nous classons la révision en réparation de niveau 1, niveau 2 ou niveau 3.
