Strukturmerkmale:

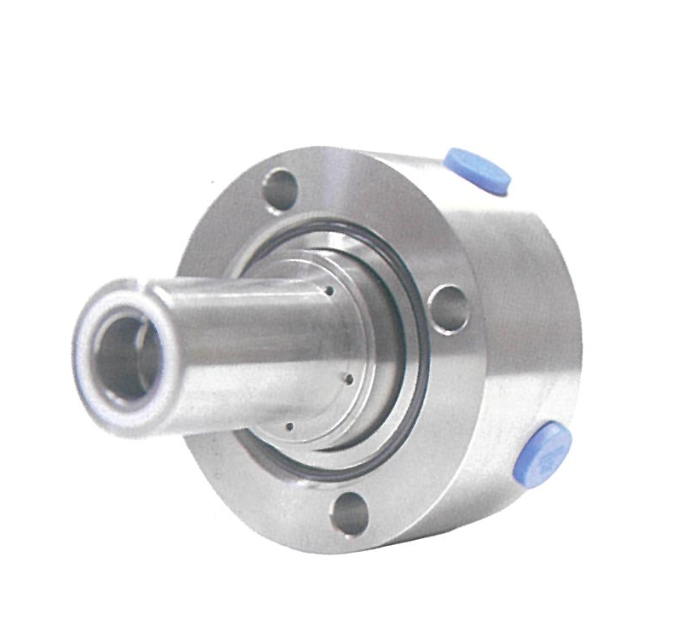

Die mechanisches Dichtungssystem verwendet eine Single-End-Ausführung, mehrere Federn und eine ausgewogene Patronenstruktur. Die Endfläche ist gleichmäßig belastet, und die Drehrichtung ist nicht beschränkt. Die Installation ist einfach und zuverlässig. Das Spülungskonzept kann PLAN 11+ 61 (62) verwenden.
Betriebsbereich:
Druck: ≤ 2,5 MPa
Temperatur: -40°C bis 220°C
Liniegeschwindigkeit: ≤ 20 m/s
| Modell | d1 | d2 | d3 | d4 | d5 | d6 | d7 | d8 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | L11 | L | N |
| LK0 | 18 | 22 | 35 | 36 | 51 | 70 | 90 | 109 | 126.5 | 15.3 | 5 | 60 | 45 | 25 | 15 | 5 | 19.5 | 59 | 50 | 4 | 13.5 |
| LK1 | 24 | 28 | 45 | 45 | 65 | 88 | 105 | 129 | 148.3 | 15.3 | 5 | 70 | 55 | 25 | 15 | 6 | 25.9 | 71 | 63 | 5 | 14 |
| LK2 | 32 | 38 | 55 | 55 | 75 | 105 | 125 | 149 | 162 | 15.3 | 5 | 78 | 60 | 25 | 15 | 8 | 35.4 | 78.5 | 63 | 5 | 14 |
| LK3 | 42 | 48 | 65 | 65 | 90 | 120 | 140 | 164 | 163.3 | 15.3 | 5 | 88 | 60 | 25 | 15 | 10 | 45.5 | 82 | 85 | 2 | 14 |
| LK4 | 48 | 58 | 80 | 81 | 105 | 140 | 165 | 194 | 173 | 20 | 6 | 92 | 65 | 25 | 15 | 12 | 51.3 | 80 | 85 | 7 | 18 |
| LK5 | 60 | 68 | 90 | 91 | 115 | 155 | 180 | 224 | 200 | 20 | 6 | 105 | 75 | 25 | 15 | 12 | 63.3 | 97 | 85 | 7 | 18 |
| LK6 | 75 | 82 | 110 | 111 | 135 | 170 | 200 | 249 | 210 | 20.3 | 6 | 117 | 75 | 25 | 15 | 16 | 79.3 | 107 | 87 | 9 | 22 |
A: Wir liefern maßgeschneiderte Dichtungslösungen für verschiedene Industriebranchen, darunter:
· Öl und Gas
· Raffinerien
· Chemie und Petrochemie
· Wasser- und Abwasseraufbereitung
· Pharmazeutik
· Stromerzeugung
· Marine
Unsere Produkte sind für zuverlässigen Einsatz unter anspruchsvollen Bedingungen in zahlreichen Branchen konzipiert.
A: HQ Seals bietet maßgeschneiderte Dichtungslösungen, die speziell auf Ihre Betriebsbedingungen abgestimmt sind. Wir fertigen Dichtungen nach:
· Technischen Zeichnungen
· Physischen Mustern
· Speziellen Material- und Leistungsanforderungen
· Nichtstandardgrößen
Wir pflegen eine enge Kommunikation mit unseren Kunden, um sicherzustellen, dass alle fertigen Produkte die betrieblichen und umweltbezogenen Anforderungen erfüllen.
A: Zunächst identifizieren Sie die optimale Konfiguration (Einfach- oder Doppelgelenkdichtung) entsprechend dem Prozessmedium. Anschließend überprüfen Sie die Betriebsparameter – Druck, Temperatur und Wellendrehzahl – um den geeigneten Dichtungstyp und die passenden Werkstoffe auszuwählen. Abschließend bestätigen Sie die verfügbaren Einbauräume und entscheiden sich je nach Kundenanforderungen und geltenden Normen für eine Komponenten- oder Kassetten-Dichtung. Die Auswahl der Dichtung erfolgt in der Regel durch qualifizierte Techniker.
A: Für mechanische Dichtungen, die über einen längeren Zeitraum gelagert wurden: Wir können die rotierenden und stationären Ringe schleifen, sekundäre Dichtungs-O-Ringe austauschen, Dichtheitsprüfungen durchführen und den Druckprüfbefund ausstellen.
Wir können vor Ort Installationsanleitungen geben. Bei ausgefallenen mechanischen Dichtungen erstellen wir Fehleranalyseberichte.
A: Ja, Reparaturen sind möglich. Abhängig vom Schadenszustand der Gleitringdichtung klassifizieren wir die Überholung in Reparaturstufe 1, Stufe 2 und Stufe 3.
