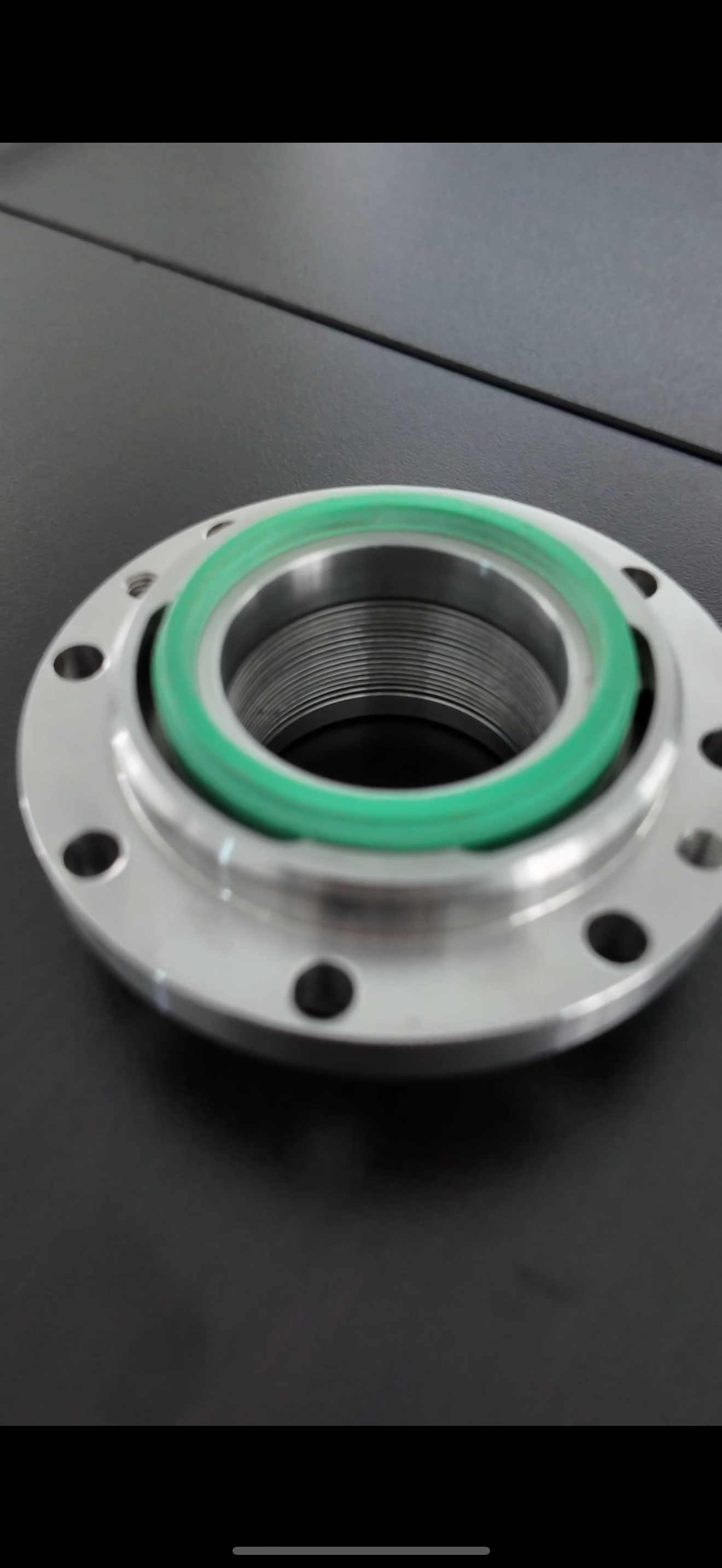

Vergleich aller Arten mechanischer Dichtungen für Industriepumpen

Industriepumpen bilden das Rückgrat unzähliger Fertigungsprozesse, und ihre Zuverlässigkeit hängt stark von geeigneten Dichtmechanismen ab. Das Verständnis mechanisches Dichtungssystem der Arten mechanischer Dichtungen ist entscheidend für Ingenieure und Wartungsfachkräfte, die eine optimale Pumpenleistung sicherstellen müssen, während Ausfallzeiten und Betriebskosten minimiert werden. Die Auswahl geeigneter Arten mechanischer Dichtungen beeinflusst direkt die Systemeffizienz, Wartungsintervalle und die gesamte Lebensdauer der Ausrüstung in anspruchsvollen industriellen Umgebungen.

Moderne industrielle Anwendungen erfordern anspruchsvolle Dichtungslösungen, die extremen Drücken, Temperaturen und korrosiven Medien standhalten können. Unterschiedliche Arten mechanischer Dichtungen bieten je nach spezifischen Betriebsbedingungen und Fluid-Eigenschaften einzigartige Vorteile. Diese umfassende Analyse untersucht die grundlegenden Prinzipien, Konstruktionsvarianten und Leistungsmerkmale, die verschiedene Arten mechanischer Dichtungen in modernen industriellen Anwendungen unterscheiden.

Grundlegende Kategorien mechanischer Dichtungsarten

Einzel- und Doppeldichtungskonfigurationen

Einfache mechanische Dichtungen stellen die grundlegendste und am weitesten verbreitete Abdichtungslösung in industriellen Anwendungen dar. Diese Arten mechanischer Dichtungen weisen eine primäre Dichtstelle zwischen rotierenden und stationären Bauteilen auf, wodurch sie kostengünstig für Standardbetriebsbedingungen sind. Einfache Dichtungen vertragen typischerweise Drücke bis zu 300 PSI und Temperaturen von -40 °F bis 400 °F, abhängig von der Werkstoffauswahl und den Konstruktionsspezifikationen.

Doppelte mechanische Dichtungen bieten durch zwei Dichtebenen eine erhöhte Zuverlässigkeit und reduzieren das Risiko von Prozessflüssigkeitsaustritt in die Umgebung erheblich. Diese Arten mechanischer Dichtungen umfassen unabhängige primäre und sekundäre Dichtungen mit einer Barriereflüssigkeitszirkulation dazwischen. Doppeldichtungen zeichnen sich in Anwendungen mit gefährlichen, toxischen oder kostspieligen Flüssigkeiten aus, bei denen Umweltschutz- und Sicherheitsvorschriften zusätzliche Eindämmungsmaßnahmen erfordern.

Ausgeglichene und nicht ausgeglichene Ausführungsformen

Ausgeglichene Gleitringdichtungstypen verteilen hydraulische Kräfte gleichmäßiger auf die Dichtflächen, wodurch der Kontaktdruck reduziert und die Betriebslebensdauer verlängert wird. Das ausgewogene Design leitet einen Teil des Prozessdrucks durch gezielt konstruierte geometrische Merkmale von der primären Dichtstelle weg. Diese Konfiguration ermöglicht einen zuverlässigen Betrieb bei höheren Drücken, während gleichzeitig akzeptable Flächenbelastung und Wärmeentwicklung gewährleistet sind.

Unaufgeglichene Gleitringdichtungstypen konzentrieren den gesamten Prozessdruck auf die Dichtflächen, was höhere Kontaktkräfte und potenziell eine kürzere Lebensdauer zur Folge hat. Diese Ausführungen bieten jedoch eine bessere Dichtwirkung bei niedrigeren Drücken und zeichnen sich durch positivere Absperreigenschaften aus. Unaufgeglichene Konfigurationen arbeiten effektiv in Anwendungen, bei denen die Prozessbedingungen innerhalb moderater Druck- und Temperaturbereiche liegen.

Materialüberlegungen für verschiedene Arten von Gleitringdichtungen

Kombinationen von Dichtflächenmaterialien

Kohlenstoffbasierte Materialien dominieren die primären Gleitflächen in verschiedenen Arten mechanischer Dichtungen aufgrund ihrer hervorragenden selbstschmierenden Eigenschaften und der guten Wärmeleitfähigkeit. Kohlenstoffgleitflächen arbeiten effektiv mit härteren sekundären Materialien wie Keramik, Hartmetall oder Siliciumcarbid zusammen. Die Kombination aus Kohlenstoff und Keramik bietet zuverlässige Leistung in sauberem Wasser und bei milden chemischen Anwendungen, während gleichzeitig angemessene Kosten beibehalten werden.

Siliciumcarbid-Gleitflächenkombinationen bieten eine überlegene Leistung in abrasiven und korrosiven Umgebungen, in denen herkömmliche Arten mechanischer Dichtungen vorzeitig versagen könnten. Diese fortschrittlichen Materialien widerstehen chemischen Angriffen, bewahren bei erhöhten Temperaturen ihre Maßstabilität und weisen eine ausgezeichnete Verschleißfestigkeit auf. Siliciumcarbid-Gleitflächen ermöglichen verlängerte Wartungsintervalle in anspruchsvollen Anwendungen mit Schlämmen, Säuren oder Hochtemperaturflüssigkeiten.

Kriterien für die Elastomerauswahl

Elastomere Komponenten in mechanischen Dichtungstypen müssen der Beanspruchung durch Prozessflüssigkeiten standhalten und gleichzeitig die Dichtigkeit über den vorgesehenen Temperaturbereich aufrechterhalten. Nitril-Kautschuk bietet eine kostengünstige Abdichtung für kohlenwasserstoffbasierte Fluide und mittlere Temperatureinsätze. Viton-Elastomere zeichnen sich durch hervorragende chemische Beständigkeit und höhere Temperaturbeständigkeit aus und eignen sich daher für aggressive chemische Prozesse und Hochtemperaturanwendungen.

EPDM-Kautschuk arbeitet effektiv mit wasserbasierten Fluiden und Dampfanwendungen, während PTFE-basierte Elastomere extremen Anforderungen an die chemische Beständigkeit gerecht werden. Eine fachgerechte Auswahl des Elastomers gewährleistet, dass die mechanischen Dichtungstypen während ihrer gesamten Einsatzdauer zuverlässig funktionieren, ohne vorzeitigen Ausfällen durch chemische Zersetzung oder thermische Schäden zu erleiden.

Anwendungsspezifische Arten mechanischer Dichtungen

Patronendichtungssysteme

Kartridgen-Dichtungen integrieren alle Dichtkomponenten in vormontierte Einheiten, die die Installation vereinfachen und den Wartungsaufwand reduzieren. Diese Systeme machen Feldmessungen und Nachjustierungen überflüssig, verkürzen die Installationszeit und minimieren menschliche Fehler während Wartungsarbeiten. Kartridgenkonstruktionen führen Federn, Dichtflächen und Befestigungselemente in kompakten Baugruppen zusammen, die direkt in die Pumpendichtkästen eingeschoben werden können.

Die arten mechanischer Dichtungen in Kartridgenausführung erhältlich, bieten sie gleichbleibende Leistung und eine vereinfachte Lagerverwaltung für Wartungsabteilungen. Kartridgendichtungen reduzieren den Schulungsaufwand für die Wartung und ermöglichen eine schnellere Inbetriebnahme der Ausrüstung während planmäßiger Stillstände. Diese Systeme sind besonders vorteilhaft für Anlagen mit mehreren Pumpen, die standardisierte Wartungsverfahren erfordern.

Geteilte Dichtungskonstruktionen

Geteilte Gleitringdichtungen ermöglichen die Montage und Demontage ohne Pumpenzerlegung, wodurch die Stillstandszeiten bei kritischen Anwendungen erheblich reduziert werden. Diese innovativen Konstruktionen verfügen über trennbare Komponenten, die um vorhandene Wellen herum positioniert werden können, ohne dass die Welle getrennt oder die Kupplung entfernt werden muss. Geteilte Dichtungen sind besonders wertvoll in Anwendungen mit eingeschränktem Zugang zur Pumpe oder bei hohen Kosten für Betriebsunterbrechungen.

Die Herstellungspräzision für geteilte Gleitringdichtungen ist höher als bei konventionellen Ausführungen, da eine perfekte Ausrichtung der trennbaren Komponenten erforderlich ist. Fortschrittliche Bearbeitungstechniken und Qualitätskontrollverfahren gewährleisten, dass geteilte Dichtungen eine Dichtheit aufweisen, die mit der von traditionellen einteiligen Ausführungen vergleichbar ist, und gleichzeitig einen besseren Zugang für Wartungszwecke bieten.

Strategien zur Leistungsoptimierung

Implementierung der Spülplan

Die richtige Auswahl des Spülplans beeinflusst maßgeblich die Leistung und Lebensdauer verschiedener Arten mechanischer Dichtungen. Spülpläne vom Typ Plan 11 nutzen die Zirkulation des Prozessfluids, um die Dichtflächen zu kühlen und zu schmieren sowie Wärme und Schmutzpartikel aus der Dichtkammer zu entfernen. Dieser Ansatz bewährt sich bei sauberen, verträglichen Prozessfluiden mit ausreichenden Schmiereigenschaften.

Spülpläne vom Typ Plan 32 führen ein sauberes, verträgliches Fluid von externen Quellen zu, um Kühlung und Schmierung für mechanische Dichtungen unter anspruchsvollen Bedingungen zu verbessern. Externe Spülsysteme verhindern Ablagerungen und gewährleisten gleichbleibende Fluid-Eigenschaften unabhängig von Schwankungen in der Qualität des Prozessfluids. Diese Systeme sind besonders vorteilhaft bei Anwendungen mit abrasiven oder polymerisierenden Fluiden, die die Dichtleistung beeinträchtigen könnten.

Überwachungs- und Wartungsprotokolle

Überwachungssysteme ermöglichen vorausschauende Wartungsstrategien, die die Betriebslebensdauer verschiedener Arten von Dichtungen maximieren. Die Analysen von Vibrationen, Temperaturüberwachung und Schallemissionserkennung liefern frühzeitige Hinweise auf sich entwickelnde Dichtungsprobleme, bevor ein katastrophaler Ausfall eintritt. Regelmäßige Überwachungsdaten helfen dabei, Basisleistungsparameter festzulegen und Trends bei auftretenden Problemen zu erkennen.

Präventive Wartungspläne sollten die spezifischen Eigenschaften und Grenzen der installierten Dichtungsarten berücksichtigen. Die Dokumentation von Betriebsbedingungen, Ausfallursachen und Austauschintervallen ermöglicht eine kontinuierliche Verbesserung der Wartungsstrategien und Auswahlkriterien für Dichtungen. Eine sorgfältige Aufzeichnung unterstützt die Ermittlung von Ursachen und hilft, zukünftige Dichtungsspezifikationen zu optimieren.

Probleme lösen

Analyse vorzeitigen Versagens

Übermäßige Wärmeentwicklung stellt eine der häufigsten Ausfallursachen bei verschiedenen Arten mechanischer Dichtungen dar. Unzureichende Schmierung, Fehlausrichtung oder falsche Belastung der Dichtflächen können thermische Bedingungen erzeugen, die die Materialeigenschaften überschreiten und zu einer schnellen Alterung der Dichtung führen. Die thermische Analyse ausgefallener Dichtungen zeigt oft Betriebsbedingungen, die über den Auslegungsparametern liegen, oder weist auf Systemprobleme hin, die behoben werden müssen.

Chemische Verträglichkeitsprobleme können zu einer raschen Zerstörung elastomerer Komponenten bei mechanischen Dichtungen führen, die aggressiven Prozessflüssigkeiten ausgesetzt sind. Quellen, Verhärten oder Rissbildung von Gummikomponenten deuten auf chemische Angriffe hin, die die Dichtwirkung beeinträchtigen. Fehler bei der Materialauswahl oder Änderungen der Prozessflüssigkeit tragen häufig zu chemischen Verträglichkeitsausfällen bei, die durch eine sorgfältige ingenieurtechnische Analyse vermeidbar wären.

Einbau- und Ausrichtungsfaktoren

Die ordnungsgemäße Montage beeinflusst entscheidend die Leistung und Zuverlässigkeit aller Arten von mechanischen Dichtungen. Wellenlaufauslenkung, Konzentrizität der Packungsboxbohrung und Flächenrechtwinkligkeit müssen den Herstellerspezifikationen entsprechen, um einen optimalen Dichtbetrieb sicherzustellen. Schulungen zur Installation und Qualitätskontrollverfahren helfen, montagebedingte Ausfälle zu vermeiden, die teure Dichtkomponenten beschädigen können.

Die Überprüfung der Ausrichtung mithilfe präziser Messgeräte stellt sicher, dass mechanische Dichtungen innerhalb akzeptabler geometrischer Toleranzen arbeiten. Messungen der Wellenlaufauslenkung und des Flächenwackelns mit einem Messuhr geben quantitative Daten für die Annahme oder Ablehnung der Installationsqualität vor. Die ordnungsgemäße Dokumentation der Installationsmessungen unterstützt Gewährleistungsansprüche und Untersuchungen zur Fehleranalyse.

FAQ

Welche Faktoren bestimmen die beste Art mechanischer Dichtung für eine bestimmte Anwendung

Die Auswahl geeigneter mechanischer Dichtungstypen hängt von mehreren Faktoren ab, darunter die Eigenschaften des Prozessmediums, Betriebsdruck und -temperatur, Wellendrehzahl sowie Umweltvorschriften. Die chemische Beständigkeit zwischen Dichtungsmaterialien und Prozessmedien stellt die wichtigste Überlegung dar, gefolgt von Druck- und Temperaturbeständigkeit. Sicherheitsanforderungen für gefährliche Medien verlangen oft Doppeldichtungen mit geeigneten Sperrflüssigkeitsystemen.

Wie wirken sich Betriebsbedingungen auf die Leistung von mechanischen Dichtungstypen aus

Betriebsbedingungen beeinflussen die Leistung und Lebensdauer verschiedener Arten mechanischer Dichtungen direkt durch ihre Auswirkungen auf die Materialeigenschaften und die Eigenschaften der Dichtfläche. Höherer Druck erhöht die Belastung der Dichtflächen und die Wärmeentwicklung, während erhöhte Temperaturen elastomere Bauteile beschädigen und die Materialfestigkeit verringern können. Abrasive Fluide beschleunigen den Verschleiß, und korrosive Chemikalien können Materialabbauprozesse verursachen, die die Dichtigkeit beeinträchtigen.

Welche Wartungsmaßnahmen verlängern die Lebensdauer von Arten mechanischer Dichtungen

Die regelmäßige Zustandsüberwachung, ein ordnungsgemäßer Betrieb des Spülsystems sowie die Einhaltung der Herstellerspezifikationen verlängern die Nutzungsdauer von mechanischen Dichtungen erheblich. Die Aufrechterhaltung einer korrekten Wellenausrichtung, die Überwachung der Betriebstemperaturen und eine ausreichende Schmierung verhindern vorzeitige Ausfälle. Geplante Inspektionen und der proaktive Austausch basierend auf der Zustandsbewertung statt nach festen Zeitintervallen optimieren die Wartungskosten und die Zuverlässigkeit der Ausrüstung.

Wann sollten doppelte mechanische Dichtungen anstelle von einfachen Dichtkonfigurationen vorgesehen werden

Doppelte Gleitringdichtungen sollten bei der Handhabung von gefährlichen, toxischen oder teuren Flüssigkeiten spezifiziert werden, bei denen Umweltschutz- und Sicherheitsvorschriften zusätzliche Eindämmungsmaßnahmen erfordern. Anwendungen mit entzündbaren Flüssigkeiten, hochwertigen Prozesschemikalien oder umweltgefährdenden Substanzen verlangen in der Regel eine Doppeldichtung. Doppeldichtungen bieten zudem eine höhere Zuverlässigkeit in kritischen Einsatzbereichen, bei denen die Kosten für ungeplante Ausfallzeiten die zusätzlichen Investitionen in doppelte Dichtsysteme übersteigen.
