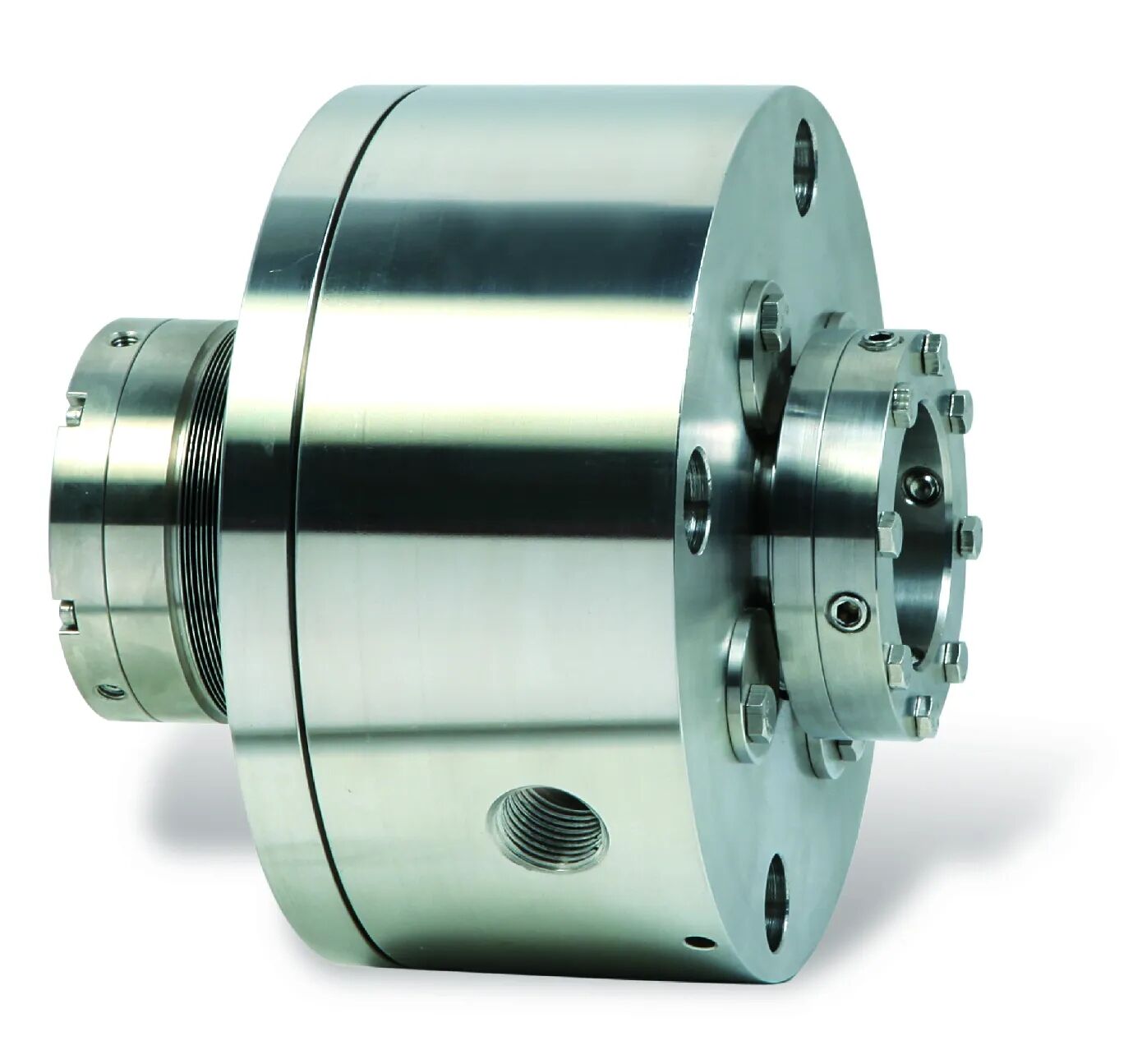

ما هي أختام المُحرِّكات الدوارة وكيف تعمل؟

في تطبيقات الخلط والمعالجة الصناعية، يظل الحفاظ على سلامة المعدات أثناء التعامل مع السوائل الصعبة قضية هندسية بالغة الأهمية. وتُعَد أختام المُحرِّكات الدوارة حلولاً ميكانيكية متخصصة للإغلاق، صُمِّمت خصيصاً لمهايئات المحاور الدوارة في أوعية الخلط والمفاعلات ومعدات التحريك. وتمنع هذه الأختام تسرب سوائل العملية مع مراعاة المتطلبات التشغيلية الفريدة لأنظمة التحريك، ومنها انحناء المحور والاهتزاز وظروف السرعة المتغيرة. ويوفر فهم طبيعة أختام المُحرِّكات الدوارة وآلية عملها رؤى جوهرية للمهندسين وفنيي الصيانة ومشغلي المصانع المسؤولين عن ضمان احتواء العمليات بشكل موثوق وكفاءة تشغيلية عالية.

تُميِّز تعقيد تطبيقات المحرِّكات المُحَرِّكة (الخلاطات) هذه التطبيقات عن سيناريوهات المضخات أو المعدات الدوارة القياسية. فعادةً ما تعمل المحرِّكات المُحَرِّكة بانحناءات أطول للعمود، وبسرعات دورانية أقل، وتنطوي على قابلية أكبر للانحراف والانزياح مقارنةً بالمضخات الطرد المركزي. وتؤدي هذه الخصائص إلى تحدياتٍ فريدةٍ في مجال الإغلاق تتطلب حلولاً متخصصةً، ختم ميكانيكي مصمَّمةً بعناصر لا توجد في حلول الإغلاق التقليدية. وتتضمن إغلاقات المحرِّكات المُحَرِّكة عناصر تصميمية محددة مثل تركيب سطح الإغلاق بطريقة مرنة، وأنظمة إغلاق ثانوية متينة، وتسهيلاتٍ لحركة العمود، مما يتيح أداءً موثوقًا في بيئات الخلط حيث تفشل إغلاقات القياسية بشكلٍ مبكر.

التعريف الأساسي والغرض من إغلاقات المحرِّكات المُحَرِّكة

الوظيفة الأساسية للإغلاق في تطبيقات الخلط

تُمثل أختام المُحرِّكات فئةً من الأختام الميكانيكية المصمَّمة لمعالجة متطلبات الاحتواء الخاصة لتجميعات العمود الدوَّار في أوعية الخلط والمفاعلات. وعلى عكس الحشوات الثابتة أو مواد التعبئة، فإن هذه الأجهزة الختمية الديناميكية تحافظ على واجهة ختم مضبوطة بين أسطح الختم المُصقولة بدقة أثناء دوران عمود المُحرِّك. ويتمثل الغرض الرئيسي من أختام المُحرِّكات في منع تسرب سائل العملية من الوعاء عبر العمود، وفي الوقت نفسه منع دخول الملوثات الجوية إلى بيئة العملية. وتكتسب هذه الوظيفة المزدوجة للإحاطة أهميةً بالغةً في التطبيقات التي تتعامل مع المواد الكيميائية الخطرة أو المستحضرات الصيدلانية المعقَّمة أو المواد الغذائية أو السوائل الحساسة بيئيًّا، حيث لا يُسمح بأي تسرب.

تتكون ترتيبات الختم الميكانيكي في تطبيقات المُحرِّكات المُقلِّبة عادةً من عنصر ختم ثابت مُركَّب في الوعاء أو صندوق التعبئة، وعنصر دوار مُثبَّت على عمود المُحرِّك المُقلِّب. وتُكوِّن هذه العناصر واجهة ختمٍ يلامس فيها سطحان مستويان للغاية ومُلمَّعان بعضهما البعض تحت ظروف ضغط وتشحيم مضبوطة. ويظل سطحا الختم قريبين جداً من بعضهما أو في اتصال خفيف أثناء التشغيل، بينما توفر طبقة سائلة دقيقة جداً التشحيم والتبريد مع الحفاظ على حاجز الختم. ويسمح هذا المبدأ التصميمي لأختام المُحرِّكات المُقلِّبة بالتكيف مع الدوران المستمر مع تقليل التآكل إلى أدنى حد والحفاظ على احتواء فعّال طوال دورة تشغيل المعدات.

التمييز عن الأختام الميكانيكية القياسية

وبينما تشترك أختام المُحرِّكات في مبادئ الختم الميكانيكي الأساسية مع أختام المضخات، فإن هناك عدة اختلافات جوهرية تُعرِّف طبيعتها المتخصصة. فعادةً ما تتعرض محورات المُحرِّكات إلى انحناء وانحراف أكبر بكثيرٍ مقارنةً بمحورات المضخات، وذلك بسبب أطوالها غير المدعومة الأطول، والأحمال الجانبية الناتجة عن التوربينات المثبتة على الجانب، وانخفاض صلابة المحور. ولا تستطيع أختام المضخات القياسية المصممة لتطبيقات المضخات في كثيرٍ من الأحيان التحمُّلَ هذه الأنماط الحركية دون أن تتعرَّض لأضرارٍ مبكرة في أسطح الختم، أو تسربٍ مفرط، أو حتى فشلٍ تام. وتتضمن أختام المُحرِّكات ميزات تصميمية تم هندستها خصيصًا لتوفير التحمُّل للانحناء المحوري، ومن بينها ترتيبات التثبيت المرنة، والقدرات ذاتية المحاذاة، وهندسة أسطح الختم التي تحافظ على التلامس السليم حتى في ظل ظروف الحركة الديناميكية للمحور.

يُعد نطاق السرعة التشغيلية عاملًا إضافيًا يميّز أختام المُحرِّكات عن حلول الإغلاق التقليدية الخاصة بالمضخات. فمعظم المحرّكات تعمل عند سرعات دورانية منخفضة نسبيًّا، تتراوح عادةً بين ٢٠ و٥٠٠ دورة في الدقيقة، مقارنةً بسرعات المضخات التي غالبًا ما تتجاوز ١٧٥٠ أو ٣٥٥٠ دورة في الدقيقة. ويؤدي هذا التشغيل عند السرعات المنخفضة إلى تغيّر الظروف الهيدروديناميكية عند واجهة الختم، مما يؤثر على سماكة الفيلم، وتولُّد الحرارة، وأنماط التآكل. وتستخدم أختام المحرّكات مواد سطح الختم، وأشكال التشطيب السطحي، واختيارات الهندسة الهندسية المُحسَّنة خصيصًا للظروف ذات السرعة المنخفضة، حيث تسود أنظمة التشحيم الحدّي والتشحيم المختلط بدلًا من الانفصال الهيدروديناميكي الكامل الذي يكون أكثر شيوعًا في تطبيقات أختام المضخات عالية السرعة.

المكونات الحرجة وهندسة التجميع

مجموعة نموذجية ختم المثير تتكوّن التجميعة من عدة مكونات أساسية تعمل معًا لتحقيق أداء موثوق في الإغلاق. ويُثبَّت حلقة الإغلاق الدوارة على عمود المحرّك بواسطة آلية دفع، قد تشمل دبابيس الدفع أو البراغي المثبتة أو الحلقات الدافعة، وذلك حسب تصميم الإغلاق المحدّد. وتشمل هذه المكوّن الدوار الوجه الرئيسي للإغلاق، الذي يُصنع عادةً من كاربيد السيليكون أو كاربيد التنجستن أو المواد السيراميكية المختارة لمقاومتها للتآكل والتوافق الكيميائي. أما المكوّن الثابت للإغلاق فيُركَّب داخل غلاف الإغلاق أو صندوق الحشوة، ويُثبَّت في مكانه بواسطة لوحة الغدة أو نظام التثبيت، مع الحفاظ على المرونة اللازمة لاستيعاب حركة العمود والحفاظ على محاذاة صحيحة لأوجه الإغلاق.

توفر عناصر الختم الثانوية ختمًا ساكنًا بين مكونات الختم وأسطح التثبيت المقابلة لها على العمود والغلاف. ويجب أن تلبي هذه العناصر الختمية الثانوية، التي تكون عادةً عبارة عن حلقات O مطاطية أو حشوات أخرى ذات أشكال مختلفة، متطلبات الختم الساكن وكذلك الحركة الديناميكية الملازمة لتطبيقات المُحرِّكات المُحيرة. ويشمل تجميع الختم أيضًا عناصر رابطة على شكل نوابض لولبية أو نوابض موجية أو نوابض على هيئة منفاخ، والتي تحافظ على قوة الإغلاق المناسبة بين أسطح الختم طوال النطاق التشغيلي. وتُعوِّض هذه التحميلة الربيعية تآكل أسطح الختم والتأثيرات الناتجة عن التمدد الحراري والتغيرات في الضغط، مما يضمن اتصالًا ثابتًا بين أسطح الختم وأداءً موثوقًا في احتواء الوسط عبر مختلف الظروف التشغيلية التي تواجهها تطبيقات الخلط.

المبادئ التشغيلية وآليات العمل

ديناميكية واجهة سطح الختم

المبدأ التشغيلي الأساسي ل ختم المحرّك يركز على الحفاظ على واجهة خاضعة للتحكم بين سطحين متقابلين من أسطح الختم المُصقولة بدقة في ظروف توازن بين منع التسرب ومعدلات التآكل المقبولة. وعندما تعمل أختام المحرّكات بشكلٍ سليم، فإنها تعمل بطبقة رقيقة جدًّا من السائل بين سطحي الختم، وتبلغ سماكتها عادةً بضعة ميكرومترات فقط. وتنتج هذه الطبقة السائلة من سائل العملية الذي يتم ختمه، وهي توفر التشحيم والتبريد الضروريين عند واجهة الختم. وتنشأ سماكة هذه الطبقة عن توازن القوى المؤثرة، ومنها الضغط الهيدروليكي الذي يسعى إلى فصل السطحين، وقوة إغلاق النابض التي تدفع السطحين نحو بعضهما البعض، والتأثيرات الهيدروديناميكية الناتجة عن الدوران وهندسة سطح الختم والتي تؤثر في سلوك السائل عند واجهة الختم.

أثناء التشغيل، تدور سطح الختم الدوار مقابل السطح الثابت، بينما تمنع هذه الطبقة الميكروسكوبية من السائل التلامس المعدني-المعدني الذي قد يولّد حرارة مفرطة وارتداءً سريعًا. ويجب أن يحافظ سطحا الختم على المحاذاة الموازية رغم حركة العمود والاهتزاز وتأثيرات التمدد الحراري. وعادةً ما تتطلب مواصفات تسطّح السطح للختم المستخدم في الخلاطات انحرافات أقل من ضوءين إلى ثلاثة أشرطة من ضوء الهيليوم، لضمان توافق السطحين بما يكفي للحفاظ على طبقة السائل الحرجة دون السماح بتسرب مفرط. أما تشطيب السطح الناتج عن عملية الطحن (Lapping)، والذي يتراوح عادةً بين ٥ و١٠ ميكرو إنش (Ra)، فيوفّر النعومة اللازمة لتكوين الطبقة السائلة بشكل صحيح مع مراعاة ظروف التزييت الحدي الشائعة في تطبيقات الخلاطات ذات السرعة المنخفضة.

إدارة الضغط وتحميل السطح

يجب أن تتحمل أختام المُحرِّك الفروقات في الضغط الهيدروليكي بين جانب العملية وجانب الغلاف الجوي للختم، مع الحفاظ على ضغط تحميل مناسب على سطح الختم لضمان إحكام موثوق. ويستند تصميم الختم إلى مفهوم «قطر التوازن»، حيث يتم التحكم بدقة في المساحة الهيدروليكية الفعّالة المعرَّضة لضغط العملية عبر هندسة سطح الختم وموضع الختم الثانوي. وتحدد نسبة التوازن هذه — التي تتراوح عادةً بين ٠,٦٥ و٠,٨٥ في تصاميم أختام المُحرِّكات — المقدار الذي يساهم به ضغط العملية في قوى الفتح التي تحاول فصل سطحي الختم عن بعضهما. ويضمن التصميم المتوازن السليم للختم وجود ضغط اتصال كافٍ على سطح الختم لمنع التسرب، دون أن يؤدي إلى تحميل زائد يُولِّد حرارةً مفرطةً أو يسرّع التآكل عند السرعات الدورانية المنخفضة التي تتميز بها تطبيقات المُحرِّكات.

توفر نظام النابض في أختام المُحرِّكات قوة إضافية للإغلاق بشكل مستقل عن ضغط العملية، مما يضمن تماسًّا إيجابيًّا بين سطحي الختم حتى أثناء التشغيل الأولي أو الإيقاف أو ظروف الضغط المنخفض. وتوجد ترتيبات متعددة للنوابض في تصاميم أختام المُحرِّكات، ومنها النابض الكبير الوحيد، أو عدّة نوابض صغيرة موزَّعة حول محيط الختم، أو ترتيبات النوابض المموجة. ويقدِّم كل ترتيب من هذه الترتيبات مزايا محددةً في التعامل مع انحراف العمود والحفاظ على محاذاة السطحين وتقديم توزيعٍ متسقٍ لقوة الإغلاق. ويجب أن تأخذ حسابات قوة النابض في الاعتبار نطاق ضغط التشغيل ومساحة سطح الختم والضغط المطلوب على السطح وأنماط التآكل المتوقَّعة، لضمان بقاء الختم يؤدي وظيفته بشكلٍ صحيح طوال فترة خدمته في تطبيق التحريك المحدَّد.

توليد الحرارة والإدارة الحرارية

تولِّد جميع الأختام الميكانيكية حرارة احتكاك عند واجهة الختم أثناء التشغيل، وتتوقف معدلات توليد الحرارة على ضغط واجهة الختم، وسرعة الانزلاق، ومعامل الاحتكاك، وظروف التزييت. وفي أختام المُحرِّكات المُحَرِّكة (المُقَلِّبة)، تؤدي السرعات الدورانية المنخفضة نسبيًّا عادةً إلى توليد حرارة معتدل مقارنةً بالتطبيقات الخاصة بالمضخات عالية السرعة، لكن إدارة الحرارة تظل أمرًا حاسمًا لضمان طول عمر الختم. ويوفِّر سائل العملية المارّ بواجهتي الختم آلية التبريد الأساسية، حيث يحمل الحرارة المتولِّدة بعيدًا ويحافظ على درجات حرارة واجهتي الختم ضمن الحدود المقبولة. كما أن تصميم غرفة الختم، وتكوينات الغسل (الشطف)، وأنماط دوران السائل تؤثِّر تأثيرًا كبيرًا في فعالية التبريد والاستقرار الحراري في تطبيقات أختام المُحرِّكات المُحَرِّكة.

عندما تتضمن ظروف التشغيل سوائل ذات لزوجة عالية، أو دورانًا ضعيفًا للسوائل، أو درجات حرارة محيطة مرتفعة، فقد تكون هناك حاجة إلى استراتيجيات إضافية لإدارة الحرارة. وبعض تصاميم أختام الخلاطات تتضمّن ميزات مثل زيادة عرض سطح الختم لتوزيع تولُّد الحرارة على مساحات سطحية أكبر، أو هندسات خاصة لسطح الختم لتعزيز ضخ السوائل وتبريدها، أو توفير أنظمة غسل خارجية لإدخال سائل التبريد مباشرةً إلى أسطح الختم. ويسمح رصد درجة الحرارة باستخدام مقاييس الحرارة (الثيرموكابلات) أو أجهزة الاستشعار بالأشعة تحت الحمراء باكتشاف الظروف الحرارية غير الطبيعية قبل حدوث أي تلف في الختم. ويضمن الإدارة الحرارية السليمة بقاء مواد أسطح الختم ضمن حدود درجات الحرارة التشغيلية المسموح بها، مما يحافظ على خصائصها الميكانيكية ويمنع التشوه الحراري الذي قد يؤثر سلبًا على استواء سطح الختم وفعاليته في الإحكام.

التنوّع في التصميم وخيارات التكوين

الترتيبات الأحادية مقابل الثنائية للأختام

تتوفر أختام المُحرِّكات في تكوينات ختم فردي ومزدوج، ويتم الاختيار بينهما وفقًا لمخاطر العملية واللوائح البيئية ومتطلبات الموثوقية. وتتميز أختام المُحرِّك الفردية بوجود واجهة ختم واحدة بين سائل العملية والغلاف الجوي، ما يوفِّر تركيبًا أبسط وتكلفة أولية أقل وتعقيدًا أقل في الصيانة. وهذه الأختام مناسبة لسوائل غير خطرة وغير سامة، حيث لا تشكِّل الكميات الصغيرة من التسرب أو الانبعاثات مخاطر جوهرية على السلامة أو البيئة. وتشمل الأختام الفردية عادةً وسائل لكشف التسرب واحتوائه عبر وصلات تصريف أو أنظمة جمعٍ تلتقط أي تسرب ناتج عن الختم أثناء التشغيل العادي أو بعد تآكل سطح الختم وتديره.

تتضمن أختام المحرّك المزدوجة وجهَيْ ختمٍ متسلسلين، ما يُشكّل غرفةً وسيطةً بين الوسط العملي والغلاف الجوي. وتتلقّى هذه الغرفة سائل حاجزًا أو غازًا وقائيًّا يوفّر حاجز احتواء ثانويًّا ويمنع تسرب السائل العملي إلى الغلاف الجوي، حتى في حال حدوث تسربٍ في وجه الختم الأساسي. وتُعدّ ترتيبات الختم المزدوج ضروريةً عند التعامل مع المواد الكيميائية الخطرة، أو المواد السامة، أو السوائل الحساسة بيئيًّا، أو في العمليات التي تتطلّب انعدام الانبعاثات تمامًا. وقد يعمل نظام السائل الحاجز عند ضغطٍ أعلى من الضغط العملي، مكوّنًا ختمًا مزدوجًا مضغوطًا، أو عند ضغطٍ أقل باستخدام أختام احتواء غير مضغوطة. ويعتمد الاختيار بين هذين الترتيبين على مستويات الضغط العملي، وتوافر السائل الحاجز، والأهداف المحددة للاحتواء في التطبيق المعني.

الختم الكارtridge مقابل الختم المكوَّن من أجزاء منفصلة

غالبًا ما تستخدم أختام الخلاطات الحديثة تصميمًا كارترجيًّا، حيث يتم تركيب جميع مكونات الختم مسبقًا على غلاف أو وحدة كارترجية قبل التركيب. ويُبسِّط هذا النهج التصميمي عملية التركيب من خلال إلغاء الحاجة إلى قياس فنيي الصيانة لمواقع مكونات الختم وضبطها أثناء تركيبها على عمود الخلاطة. وتصل أختام الخلاطات الكارترجية من المصنِّع على هيئة وحدات كاملة تتطلب فقط معرفة قطر العمود وأبعاد صندوق التعبئة الأساسية، مع ضبط جميع الإعدادات الداخلية والانضغاطات والتعديلات مسبقًا في المصنع. وبذلك يقلل هذا التصميم من وقت التركيب، ويقلل إلى أدنى حدٍّ الأخطاء الناتجة عن التركيب، ويضمن أداءً ثابتًا للختم من خلال القضاء على التباينات في الإعدادات الميدانية التي قد تُضعف تشغيل الختم.

تتكوّن أختام الخلاط المكوَّنة من مكونات فردية من أجزاء منفصلة تتطلب تركيبها وضبطها أثناء التثبيت مباشرةً على عمود الخلاط وفي داخل صندوق الحشوة. وعلى الرغم من أن الأختام المكوَّنة من مكونات تتطلّب خبرةً أكبر في التركيب وقياسًا دقيقًا للأبعاد أثناء التثبيت، فإنها تقدِّم مزايا في تطبيقات معينة. ويتيح التصنيع المكوَّن من مكونات استبدال سطح الختم بسهولةٍ أكبر دون الحاجة إلى استبدال الختم بالكامل، كما يسمح بتعديل الاختلافات في أحجام الأعمدة بشكلٍ أكثر يُسرًا، وغالبًا ما يوفِّر مزايا تكلفةً للأحجام الكبيرة من الأختام التي تُستخدم عادةً في تطبيقات الخلاطات. وعادةً ما يستند الاختيار بين أختام الخلاط ذات النوع الكارتردج وأختام الخلاط المكوَّنة من مكونات إلى عوامل تشمل مستوى كفاءة موظفي الصيانة، والقيود المفروضة على إمكانية الوصول إلى العمود، وتكرار خدمة الختم، والتكلفة الإجمالية للملكية التي تشمل كلًّا من سعر الشراء الأولي ونفقات الصيانة على المدى الطويل.

اختيار المواد والتوافق الكيميائي

يجب أن تتحمل أختام المُحرِّك الهزاز التآكل الكيميائي الناتج عن السوائل المستخدمة في العمليات، مع الحفاظ على خصائصها الميكانيكية ووظيفة الإغلاق طوال فترة عمرها الافتراضي. وتُعَدُّ تركيبات مواد أسطح الختم عوامل حاسمة في عملية الاختيار، وأشهر هذه التركيبات هي كربيد السيليكون مقابل كربيد السيليكون، أو كربيد التنجستن مقابل كربيد السيليكون، أو الجرافيت الكربوني مقابل السيراميك. وتوفِّر كل تركيبة من هذه التركيبات مزايا محددة تتعلق بالصلادة، ومقاومة التآكل، والتوصيل الحراري، والمقاومة الكيميائية، والتكلفة. ويتميَّز كربيد السيليكون بمقاومته الكيميائية الممتازة، وخصائصه الحرارية الجيدة، وصلادته الكافية لمعظم تطبيقات المحرِّكات الهزاز، ما يجعله خيارًا شائعًا لأسطح الختم الدوارة والثابتة في البيئات المسببة للتآكل.

تتطلب عناصر الختم الثانوية والمكونات المعدنية اختيار موادٍ دقيقة بنفس القدر، استنادًا إلى التوافق الكيميائي مع سائل العملية. وتُستخدم المطاطيات مثل مطاط الإيثيلين بروبيلين ثنائي المونومر (EPDM)، ومطاط الفيتون (Viton)، ومطاط كالريز (Kalrez)، أو مادة البولي تترافلوروإيثيلين (PTFE) كمواد للختم الثانوي، ويتم تحديد النوع المناسب منها وفقًا لمدى درجات الحرارة والتعرض الكيميائي وظروف الضغط. أما المكونات المعدنية — ومنها غلاف الختم وعناصر النابض والمواد المستخدمة في الأجزاء الميكانيكية — فيجب أن تكون مقاومةً للتآكل الناتج عن سائل العملية وأي سوائل حاجزية تُستخدم في أنظمة الختم المزدوجة. وقد يُحدد استخدام درجات من الفولاذ المقاوم للصدأ أو سبائك الهستيلوي (Hastelloy) أو التيتانيوم أو السبائك الخاصة للمكونات المعدنية الملامسة للسوائل، وذلك حسب شدة ظروف التشغيل. ويضمن إجراء تحليل شامل لتوافق المواد أن تحتفظ جميع مكونات الختم بكامل سلامتها ووظيفيتها طوال العمر التشغيلي المتوقع لها في البيئة الكيميائية المحددة التي تواجهها في تطبيق الخلط.

اعتبارات التركيب والمتطلبات التشغيلية

تحضير العمود والمتطلبات البُعدية

إن إعداد عمود المحرّك بشكلٍ سليم يُعد أمرًا بالغ الأهمية لتحقيق أداءٍ موثوقٍ للختم ومدة خدمة طويلة. ويجب أن تتوافق سطح العمود المتلامس مع عناصر الختم، وبخاصة آلية الدوران الخاصة بوجه الختم والمنطقة المخصصة للختم الثانوي، مع مواصفات محددة لنعومة السطح، وعادةً ما تكون هذه المواصفة 32 مايكرو إنش (Ra) أو أكثر نعومةً. وقد يؤدي خشونة السطح التي تتجاوز هذه الحدود إلى تلف عناصر الختم المطاطية، أو تشكيل مسارات تسرب حول الختم الثانوي، أو التسبب في اهتراء مبكر لآلية دفع وجه الختم. كما يجب أن يكون العمود خاليًا من التآكل والبقع والخدوش والأضرار الميكانيكية في المنطقة المخصصة لتثبيت الختم. ويجب معالجة أي عيوب سطحية قبل تركيب ختم المحرّك، وذلك عن طريق التلميع أو التشغيل الآلي أو إجراءات إصلاح العمود.

تؤثر مواصفات انحراف العمود والتعامد بشكل كبير على محاذاة سطح الختم وأنماط التآكل في تطبيقات المُحرِّكات المُقَلِّبة. وينبغي عادةً ألا يتجاوز الانحراف الكلي المُشار إليه عند موقع سطح الختم ٠٫٠٠٥ بوصة، رغم أن تصاميم الختم المحددة قد تسمح بقيم مختلفة اعتمادًا على حمل سطح الختم ومدى مرونته. ويؤثر تعامد العمود بالنسبة لوجه صندوق التعبئة على محاذاة غلاف الختم وقد يؤدي إلى تحميل غير منتظم لسطح الختم إذا زاد عن الحد المسموح. وتنجم العديد من حالات فشل ختم المُحرِّك المُقَلِّب — والتي تتجلى في تآكل مبكر لسطح الختم أو تسربه — في النهاية عن مشاكل في حالة العمود وليس عن عيوب في تصميم الختم. ولذلك فإن إجراء فحص شامل للعمود وقياسه بدقة قبل تركيب الختم يمنع حدوث مشاكل قابلة للتجنب في الختم، ويضمن تأسيسًا سليمًا لأداء ختمٍ موثوق.

تصميم صندوق التعبئة وترتيبات الغسل

توفر علبة الحشوة أو غرفة الختم تجويف التثبيت لمكونات الختم الثابتة، وتؤثر في ظروف بيئة الختم من خلال خصائص أبعادها وتوفيرها لتدوير السائل. وتوفر عمق علبة الحشوة الكافي مساحةً كافية لتجميع الختم مع هامش كافٍ للتركيب والإزالة، مع منع تداخل مكونات الختم مع الأجزاء الداخلية للوعاء. ويحدد قطر مقطع علبة الحشوة مدى تناسب هيكل الختم، ويؤثر في فعالية تبريد الختم من خلال التحكم في أنماط تدوير السائل. وتشمل تصاميم غرفة الختم المناسبة توفير وصلات الغسل (الغسيل)، ومنافذ التصريف، ووصول الأجهزة القياسية حسب المتطلبات الخاصة بتكوين ختم المحرّك والمتطلبات الرقابية.

تحدد خطط التغذية بالسوائل ترتيبات دوران السوائل التي توفر التبريد والتشحيم والتحكم في البيئة لأختام المحرّكات. وتقوم أنظمة التغذية البسيطة بتوجيه سائل العملية من الوعاء عبر غرفة الختم، مع الاعتماد على الدوران الطبيعي الناتج عن حركة المحرّك أو الفروق في درجات الحرارة. أما الترتيبات الأكثر تطورًا فتشمل وصلات تغذية خارجية تُدخل سائلًا نظيفًا باردًا إلى أسطح الختم من مصادر خارجية، مما يوفّر تبريدًا محسّنًا ويمنع تراكم الجسيمات الصلبة داخل غرفة الختم. وتُزوِّد أنظمة التبريد (Quench) البخار أو السائل إلى الجانب الجوي للختم الأحادي، لتوفير مؤشر مرئي لحالة الختم ومنع تراكم رطوبة الجو أو مواد العملية على الجانب الجوي. أما أنظمة الختم المزدوجة فتتطلب أنظمة دوران لسائل الحواجز مزودة بخزانات ومبادلات حرارية ومعدات رصد للحفاظ على الظروف المناسبة لسائل الحواجز ولتوفير وظيفة الاحتواء الثانوي.

إجراءات التشغيل الأولي والرصد التشغيلي

تؤثر إجراءات التشغيل الأولي السليمة تأثيرًا كبيرًا على أداء الختم الابتدائي وموثوقيته على المدى الطويل في تطبيقات المُحرِّكات المُحَرِّكة. وقبل تشغيل المحرك المُحَرِّك، يجب على المشغلين التحقق من اكتمال تركيب وحدة الختم، والتأكد من أن تثبيت لوحة الغدة قد تم بعزم دوران محدد وفق المواصفات، والتحقق من تركيب وصلات الغسل بشكلٍ صحيح، وكذلك فحص أنظمة سائل الحواجز الخاصة بالختم المزدوج للتأكد من احتوائها على كمية كافية من السائل عند مستويات الضغط الصحيحة. ويجب ملء الوعاء بالسائل العملياتي قبل تشغيل المحرك المُحَرِّك لضمان حصول أسطح الختم فورًا على التزييت والتبريد عند بدء الدوران. ولا يجوز تشغيل المحرك المُحَرِّك بدون سائل (التشغيل الجاف) حتى ولو لفترة قصيرة، لأن ذلك قد يولِّد حرارة كافية لتلف أسطح الختم أو الختم الثانوي، مما يؤدي إلى تسربٍ فوري ويستلزم استبدال الختم قبل الأوان.

أثناء التشغيل الأولي، يجب على العاملين مراقبة درجة حرارة الختم وتسربه ومؤشرات الأداء العامة للتأكد من سير التشغيل بشكل طبيعي. وعادةً ما تستقر درجات حرارة أسطح الختم خلال ٣٠ إلى ٦٠ دقيقة بعد بدء التشغيل، بينما تعتمد درجات الحرارة التشغيلية الطبيعية على حجم الختم والسرعة والضغط وكفاءة التبريد، لكنها تبقى عمومًا أقل من ٢٠٠°ف (٩٣°م) لأنظمة ختم المُحرِّكات المُحَرِّكة العاملة بشكل سليم. ويُشير ظهور ضوضاء غير طبيعية أو اهتزاز أو تسرب مرئي أثناء بدء التشغيل إلى احتمال وجود مشكلات في التركيب أو تلف في الختم، مما يتطلب تحقيقًا فوريًّا. وتتيح المراقبة التشغيلية المستمرة عبر أجهزة استشعار درجة الحرارة وأنظمة كشف التسرب أو الفحوصات البصرية الكشف المبكر عن تدهور الختم قبل حدوث الفشل الكامل، مما يدعم برامج الصيانة التنبؤية ويقلل من توقف التشغيل غير المخطط له المرتبط بفشل الختم المفاجئ في تطبيقات الخلط الحرجة.

أنماط الفشل الشائعة والاستراتيجيات الوقائية

أنماط تآكل أسطح الختم وأسبابها

يمثل تآكل سطح الختم الآلية الأكثر شيوعًا لتدهور ختم المُحرِّك، حيث توفر أنماط التآكل معلومات تشخيصية حول ظروف التشغيل والمشاكل المحتملة. ويُشير التآكل المنتظم الحلقي إلى عمل الختم بشكل طبيعي مع ضغط تلامس متساوٍ على السطحين وتشحيم مناسب، وهو ما يمثل التدهور التدريجي المتوقع خلال عمر الختم الافتراضي. أما أنماط التآكل غير المنتظمة أو المحلية فهي تدل على مشاكل في المحاذاة، أو انحراف العمود أثناء الدوران، أو التشوه الحراري، أو تلوث سطحي الختم بمواد صلبة ناتجة عن العملية. وغالبًا ما تنتج معدلات التآكل المفرطة التي تتجاوز التوقعات المقررة لعمر الختم الافتراضي عن عدم كفاية التزييت بسبب التشغيل الجاف، أو سوء تداول غسل الختم (الفلوش)، أو التشغيل باستخدام سوائل غير متوافقة لا تؤمن التزييت المناسب لسطحي الختم.

يُسرّع التآكل الكاشط تدهور الختم في التطبيقات التي تتعامل مع سوائل تحتوي على جسيمات صلبة أو بلورات أو نواتج جانبية للبلمرة. وتدخل هذه الجسيمات إلى واجهة سطح الختم، مسببةً خدوشًا ميكانيكية وتدهورًا سريعًا لسطح الختم. وتشمل استراتيجيات الوقاية تحسين أنظمة الترشيح، وخطط الغسل التي تُدخل سائلًا نظيفًا إلى أسطح الختم، واختيار مواد سطح الختم ذات مقاومة أعلى للتآكل الكاشط. أما التآكل التآكلي أو التآكل التصاعدي الناتج عن المواد الكيميائية العدوانية فيتطلب الانتباه إلى توافق مواد سطح الختم كيميائيًّا مع تلك السوائل، وكذلك النظر في استخدام مواد مُرقَّاة مثل كاربيد السيليكون أو كاربيد التنجستن، والتي تمتاز بمقاومة فائقة للتآكل. ويُمكّن الفهم الدقيق لآليات التآكل المحددة التي تؤثر على أختام المحرّكات المُحيرة في تطبيقات معينة من اعتماد استراتيجيات تحسين مستهدفة تمدّد عمر الختم التشغيلي وتحسّن موثوقية المعدات ككل.

فشل الأختام الثانوية ومشاكل المطاطيات

وبينما تُولَى أسطح الختم عادةً الاهتمام الرئيسي في المناقشات المتعلقة بالختم الميكانيكي، فإن فشل الختم الثانوي يُشكِّل نسبةً كبيرةً من حالات تسرب الختم المستخدم في المُحرِّكات المُحَرِّكة. ويمكن أن تفشل الحلقات المطاطية (O-rings) والعناصر الختمية المطاطية الأخرى بسبب التآكل الكيميائي أو التدهور الحراري أو التشوه الناتج عن الضغط أو التلف الميكانيكي أثناء التركيب. وتؤدي عدم التوافق الكيميائي بين مادة المطاط وسائل العملية إلى انتفاخ المادة أو ليونتها أو هشاشتها، ما يؤدي إلى فقدان قدرتها على الختم تمامًا. كما أن ظروف درجة الحرارة التي تتجاوز الحدود المسموح بها للمواد المطاطية تُسرِّع من عملية التدهور عبر آليات الشيخوخة الحرارية، مما يقلل من مرونتها ويسبب تشوهًا دائمًا. ومن جهة أخرى، فإن أوجه القصور في تصميم حفرة الختم الثانوي — مثل نقصان الضغط المطلوب أو وجود فراغات زائدة — تساهم في خروج العنصر الختمي من مكانه أو انقلابه، ما يُنشئ مسارات للتسرب.

يقتضي منع فشل الختم الثانوي اختيارًا دقيقًا لمادة المطاط الاصطناعي بناءً على تحليل شامل للتوافق الكيميائي والحراري. وتُستخدم مواد الختم الثانوي الشائعة مثل مطاط البونا-إن (Buna-N) والمطاط الإثيلين بروبيلين ثنائي المونومر (EPDM) والمطاط الفلوروكربوني (Viton) بكفاءة في العديد من التطبيقات، لكنها تمتلك قيودًا مميَّزة فيما يتعلَّق بمقاومة المواد الكيميائية وقدرتها على التحمُّل الحراري. أما المطاط الاصطناعي المتخصِّص مثل مطاط كالريز (Kalrez) ومطاط كيمراز (Chemraz) أو التصاميم القائمة على مادة البوليتيترافلوروإيثيلين (PTFE) فيوفِّر مقاومة كيميائية محسَّنة للتطبيقات الصعبة التي تتضمَّن مذيبات عدوانية أو أحماضًا أو ظروف درجات حرارة مرتفعة. وتؤثِّر إجراءات التركيب تأثيرًا كبيرًا في موثوقية الختم الثانوي، حيث تمنع عمليات التزييت السليم وقياس الضغط المطبَّق واستخدام حلقات الدعم المانعة للانزياح حدوث أي تلف ميكانيكي أثناء عملية التجميع. كما أن الفحص الدوري لحالة الختم الثانوي خلال أنشطة الصيانة يمكِّن من اكتشاف التآكل الكيميائي أو التدهور مبكرًا قبل وقوع الفشل التام.

برامج الصيانة وممارسات تمديد العمر الافتراضي

إن تنفيذ برامج الصيانة المُنظَّمة التي تتناول تحديدًا متطلبات ختم المُحرِّك يحسِّن من موثوقية النظام ويُحسِّن اقتصاد دورة حياة الختم. وتستفيد أساليب الصيانة التنبؤية من مراقبة درجة الحرارة، وتحليل الاهتزازات، والتفتيش البصري الدوري لتقييم حالة الختم وتحديد اتجاهات التدهور قبل حدوث الفشل. كما أن إنشاء معايير أداء أساسية أثناء التشغيل الأولي يوفِّر نقاط مرجعية لتقييم بيانات تقييم الحالة اللاحقة واكتشاف الاتجاهات غير الطبيعية التي تشير إلى ظهور مشكلات. وتطبِّق العديد من المرافق أنظمة تتبع فشل الختم التي تسجِّل أنماط الفشل، وإنجازات عمر الخدمة، والظروف التشغيلية لكل تطبيق للختم، مما يبني معرفة مؤسسية توجِّه تحسينات اختيار الختم والتحسين التشغيلي.

تشمل أنشطة الصيانة الوقائية فحص العمود بشكل دوري وتنعيم السطح للحفاظ على أسطح التثبيت المناسبة لمكونات الختم، وتنظيف صندوق الحشوة لإزالة الرواسب أو الملوثات التي تؤثر على بيئة الختم، وفحص نظام الغسل للتحقق من سلامة التدوير وفعالية التبريد. ويُسهم تحديد فترات استبدال الختم الملائمة استنادًا إلى بيانات الأداء التاريخي وأهمية العملية في منع الفشل غير المتوقع مع تحقيق أقصى استفادة ممكنة من الختم قبل استبداله. وتقوم العديد من العمليات بالاحتفاظ بقدرات إعادة تجميع الختم داخليًّا أو بالاعتماد على علاقات تعاون مع الموردين لدعم استبدال أسطح الختم وإعادة تأهيل المكونات، مما يطيل عمر الأصول ويقلل من إجمالي تكاليف دورة حياة الختم. كما يضمن إدارة مخزون قطع الغيار بشكلٍ سليم توافر تجميعات الختم الحرجة عند الحاجة العاجلة للاستبدال، مع تحقيق توازن بين تكاليف الاحتفاظ بالمخزون والخسائر المحتملة في الإنتاج الناتجة عن توقف معدات التحريك بسبب أعطال مرتبطة بالختم.

الأسئلة الشائعة

ما هو التوقع المعتاد لعمر الخدمة الافتراضي لأختام المُحرِّكات في التطبيقات الصناعية؟

يتفاوت عمر خدمة أختام المُحرِّكات تفاوتًا كبيرًا تبعًا لظروف التشغيل، ومن بين هذه الظروف خصائص سائل العملية ودرجة الحرارة وضغط التشغيل وسرعة المُحرِّك وحالة انحراف العمود (Shaft Runout) وممارسات الصيانة. وفي التطبيقات المصمَّمة جيدًا والتي تستخدم أختامًا متوافقة مع ظروف التشغيل المناسبة، عادةً ما تحقق أختام المُحرِّكات عمر خدمة يتراوح بين سنتين وخمس سنوات. أما في التطبيقات الأكثر تطلبًا والتي تتضمن سوائل كاشطة أو درجات حرارة مرتفعة أو بيئات كيميائية قاسية فقد ينخفض عمر الخدمة إلى ما بين ٦ و١٨ شهرًا. وعلى العكس من ذلك، فإن الظروف المثالية التي تشمل سوائل نظيفة ودرجات حرارة معتدلة وصيانة ممتازة قد تؤدي إلى عمر خدمة للأختام يتجاوز خمس سنوات. ويجب تقييم العمر المتوقع المحدد استنادًا إلى خصائص التطبيق الفردي والبيانات التاريخية عن الأداء المستخلصة من خدمات مماثلة.

هل يمكن لأختام المُحرِّكات أن تتحمل انحراف العمود وانحرافه الدوراني (Runout) في تطبيقات الخلط؟

تُصمَّم أختام المحرِّكات الهزازة خصيصًا لاستيعاب حركة أكبر للعمود مقارنةً بالأختام الميكانيكية القياسية للمضخات، لكن هناك قيودًا تحد من هذه القدرة. وتسمح معظم تصاميم أختام المحرِّكات الهزازة بانحراف إجمالي للعمود يتراوح بين ٠٫٠٠٥ و٠٫٠١٠ بوصة، وذلك تبعًا لحجم الختم والخصائص التصميمية المحددة له. أما التصاميم المتخصصة التي تتضمَّن ترتيبات مرنة محسَّنة، فقد تستوعب انحرافات أعلى تصل في الحالات القصوى إلى ٠٫٠٢٠ بوصة. ومع ذلك، ينبغي تقليل انحراف العمود وانحرافه الدوراني (Runout) إلى أدنى حدٍّ ممكن من خلال التصميم السليم لعمود المحرِّك الهزاز، وترتيبات المحامل، وممارسات تركيب المعدات، بدلًا من الاعتماد الكامل على قدرة الختم على التكيُّف مع هذه الانحرافات. فحركة العمود المفرطة تُسرِّع من تآكل سطوح الختم، وتؤدي إلى أنماط تماس غير منتظمة، وتقلل من موثوقية الختم ككل، حتى عند وجودها ضمن الحدود التحملية الاسمية. وبذلك يُعَدُّ الحالة السليمة للعمود شرطًا مسبقًا لتحقيق الأداء الأمثل للختم، وليس متغيرًا يمكن للختم التعويض عنه بالكامل.

كيف تختلف أختام المُحرِّك عن أختام المضخة من حيث متطلبات الصيانة؟

ورغم أن كلا نوعي الختم يتطلبان اهتمامًا صيانةً أساسيًّا مماثلًا، فإن ختم المُحرِّك يطرح اعتباراتٍ مميَّزةً. وعادةً ما يتطلَّب ختم المُحرِّك رصدًا أكثر دقةً لحالة العمود نظرًا لاحتمال الانحراف الأكبر وعدم انتظام الدوران في معدات الخلط. وتكتسب فحوصات صندوق الحشوة وتنظيفها أهميةً أكبر لأن العديد من المحرِّكات تتعامل مع سوائلٍ عُرضةٍ للتبلور أو البلمرة أو تراكم المواد الصلبة، مما قد يؤثِّر على ظروف بيئة الختم. وغالبًا ما تتطلَّب تركيبات ختم المُحرِّك أنظمة دعمٍ أكثر تعقيدًا، بما في ذلك ترتيبات التدفق الغسلي، وأنظمة السوائل الحاجزة للختم المزدوج، ومعدات مراقبة درجة الحرارة، مقارنةً بالتطبيقات البسيطة للمضخات. ومع ذلك، فإن السرعات الدورانية الأدنى للمحرِّكات تؤدي عمومًا إلى ظروف تشغيلٍ أقل شدةً وتدهورٍ تدريجيٍّ أبطأ في الختم، ما قد يسمح بفترات أطول بين تقييمات الحالة مقارنةً بختم المضخات عالية السرعة. وينبغي أن تُصمَّم برامج الصيانة خصيصًا لتلبية متطلبات ختم المُحرِّك، بدلًا من الاكتفاء بتوسيع ممارسات صيانة ختم المضخات لتشمل تطبيقات الخلط.

هل تعتبر أختام المُحرِّك مناسبة للتطبيقات التي تستخدم سوائل ذات لزوجة عالية أو المعلَّقات؟

يمكن لأختام المُحرِّكات أن تعمل بنجاح في التطبيقات ذات اللزوجة العالية والمخاليط الطينية (Slurry)، شريطة اختيار الختم المناسب، وتصميمه بخصائص ملائمة، وأنظمة دعم كافية. وتُشكِّل السوائل عالية اللزوجة تحديات تشمل انخفاض فعالية التبريد، وصعوبة الحفاظ على تزييت سطح الختم، واحتمال تولُّد الحرارة بسبب الاحتكاك المتزايد. وتتطلب هذه الظروف تصاميم أختام تتضمَّن خصائص مثل أوسع لسطح الختم لتوزيع حرارة التولُّد، وترتيبات غسل متخصصة لإدخال سائل تبريد أقل لزوجةً إلى سطوح الختم، ومواد سطح الختم المختارة لمعامِل احتكاك منخفض. أما التطبيقات التي تستخدم المخاليط الطينية الحاوية على جسيمات صلبة فهي تتطلَّب الانتباه إلى مقاومة احتكاك مواد سطح الختم، ومراعاة أجهزة الاستبعاد التي تمنع تراكم الجسيمات الصلبة داخل غرف الختم، وقد تتطلَّب كذلك ترتيبات ختم مزدوجة باستخدام سائل حاجز نظيف لحماية سطوح الختم من التلامس المباشر مع المزيج الطيني. وعلى الرغم من أن الخدمات ذات اللزوجة العالية والمخاليط الطينية تمثِّل ظروف عمل أكثر تحدِّيًا، فإن أنظمة أختام المُحرِّكات المصمَّمة هندسيًّا بشكلٍ مناسب تحقِّق بانتظام أداءً مرضيًّا في هذه التطبيقات الصعبة عبر قطاعات المعالجة الكيميائية، والتعدين، ومعالجة مياه الصرف الصحي، وغيرها من الصناعات.
